一、概述

該裝置配備的主機采用應用廣泛的日本三菱 FX 系列（ FX1N -40MR 內置數字量輸入 24 路數字量 輸出 16 路）可編程控制器，配套 SC-09 通信編程電纜、仿真實訓教學軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。三相鼠籠異步電機，并提供實訓所需的 +24V/ 1A 、 +5V/ 1A 直流電源。在本裝置上，可直觀地進行 PLC 的基本指令訓練，多個 PLC 實際應用的模擬及實物控制訓練。

本實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等和非機電類的《可編程控制器技術》、《電氣及 PLC 控制技術》、《 PLC 及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的 PLC 實操、技能鑒定考核。

二、技術性能

1 、 輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz

2 、 工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ )

3 、 裝置容量：＜ 500VA

4 、 重 量：＜ 110Kg

5 、 外形尺寸： 1600mm × 750mm × 1600mm

6 、 安全保護：具有漏電壓、漏電流、過載保護裝置

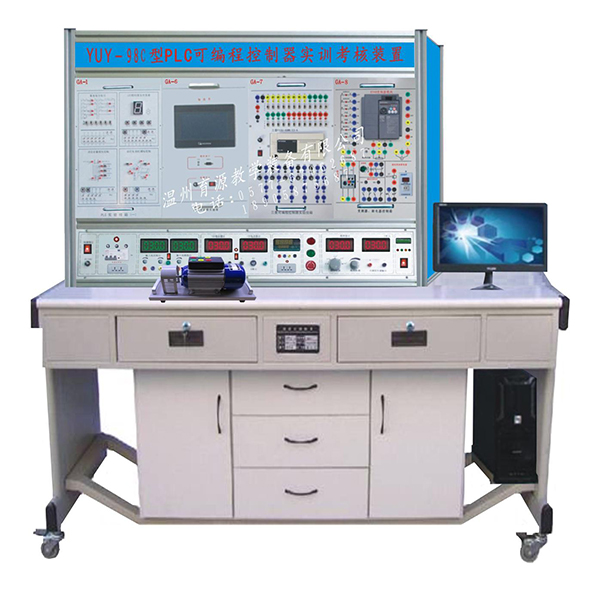

三、實訓裝置的基本配置及功能

1 、 實訓控制屏（ 鐵質雙層亞光密紋噴塑結構） ： 掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。

2 、 實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。

3 、 網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。

4 、 控制柜：

（ 1 ）交流電源控制單元

三相四線 380V 交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。

提供三相四線 380V 、單相 220V 電源各一組，由啟停開關控制輸出，并設有保險絲保護。

（ 2 ）定時器兼報警記錄儀

定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。

（ 3 ）直流電源、直流電壓 / 電流表、邏輯輸出及指示等

直流電壓： 0 ～ 10V 可調輸出；直流電流： 4 ～ 20mA ；直流數字電壓表 / 電流表；電壓表量程 0 ～ 200V 、輸入阻抗為 10MΩ 、精度 0.5 級；電流表量程 0 ～ 200 mA 、精度 0.5 級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、 LED 數碼管、方向指示器、八音盒、直流 24V 繼電器、信號轉換座若干。

（ 4 ）主機實訓組件

配置三菱 FX1N-40 mR 主機，集成數字量 I/O （ 24 路數字量輸入 16 路數字量輸出）、 RS-422 通信口、 SC-09 通信編程電纜（也可選用其他品牌主機，價格另儀）。

5 、實訓模塊組件

6

6 . 三相鼠籠異步電機，交流 380V/△ 1 臺

7 .PLC 仿真實訓軟件主要功能和特點

（ 1 ）通過 FLASH 虛擬環境實時顯示 PLC 的運行狀態

（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查

（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能

（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查

四、實訓項目

（一） PLC 基本技能實訓

1 .PLC 認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2. 典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3.PLC 仿真實訓

（二） PLC 模擬控制應用實訓

4. 數碼顯示控制（實物）

5. 搶答器控制（優先級、數值運算，具有聲效功能）

6. 天塔之光控制（閃爍、發射、流水型）

7. 音樂噴泉控制（具有聲效功能）

8. 十字路口交通燈控制

9. 水塔水位控制（自動 / 手動，自診斷）

10. 自動送料裝車系統控制

11. 四節傳送帶控制

12. 裝配流水線控制

13. 多種液體混合裝置控制

14. 自控成型機控制

15. 自控軋鋼機控制

16. 郵件分揀機控制

17. 自動售貨機控制

18. 機械手控制

19. 四層電梯控制（實物）

20. 加工中心控制（實物）

（三） PLC 實物控制實訓

21. 直線運動位置檢測、定位控制（實物）

22. 步進電機運動控制（實物）

23. 透明仿真電梯（實物）
