HY-10型《機床夾具設計》示教陳列柜

產品分類:機械陳列柜鐵柜系列

發布日期:[2017-05-31]

關注次數:

如果你想了解我們歡迎與我們聯系!
留言反饋

HY-10型《機床夾具設計》示教陳列柜

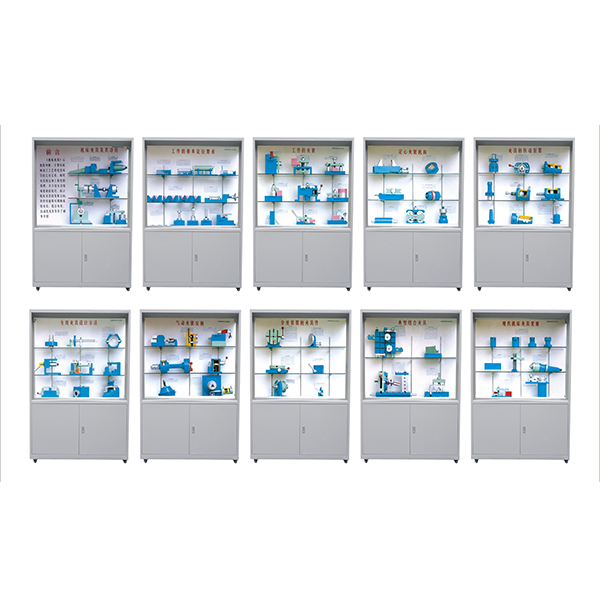

本陳列柜按國家機械工業部編寫的教材教學大綱設計一套《機床夾具》陳列柜、主要從機械加工工藝系統各環節的幾何關系,闡明夾具保證加工精度的原理,并介紹夾具組成要素的知識、探討機床夾具發展方向其中對通用可調和成組夾具,組合夾具,自動化夾具等作了初步介紹和認識。這套陳列柜共分十個柜。模型材料采用工程塑料制作,板面附有必要文字說明,演示形象逼真,制作工藝美觀,使用本陳列柜提高教學效果,是一套現代化模具設計課程應用陳列室設備。

陳列柜尺寸:1200×400×1850mm

二、陳列柜詳細介紹

序號和名稱

陳列柜內模型內容

一柜:機床夾具及其功用

車具的工作原理、鉆模的工作原埋、銑床夾具的工作原螺、液壓銑鍵槽夾具、彈簧心軸、車床,改拉床的夾具

第二柜:工件的基本定位要求

平面幾何體的六點定位、軸類幾何體的六點定位,盤類幾何體的六點定位、軸類工件定位時支,承點的布置、支承板(5件)、可調支承 (3件)、輔助支承、v形塊的結構形式(4件)。v形塊的應用

第三柜:工件的夾緊

雙向夾緊工件的壓板機構、自夾結構、斜楔組合夾緊機構。螺旋夾緊機構、鉤形手轉位壓板。萬能自調壓板、快速螺旋夾緊機構、螺旋壓板機構、圓偏心夾緊機構

第四柜:定心夾緊機構

慮鉗式定心夾緊機構(a)、虎鉗式定心夾緊結構、斜楔一滑柱定心夾緊機構、偏心式定心機構、彈簧夾頭和心軸、彈簧夾頭和心鈾、v形彈性盤定心機構(a)v形彈性盤定心機構 (b)

第五柜:夾具的傳動裝置

固定式雙作用活塞式氣瓢、固定式雙柞用活塞式氣缸 (b),車床用固定式氣缸、氣動用管接頭、氣動用管接頭 (b)、氣動用管接頭 (c)、手動轉閥。導氣接頭的結構、腳踏式氣閥。

第六柜、專用夾具的設計方法

主軸連接式車具、主軸連接式車具、固定式鉆模、翻轉式鉆模,雙孔鉆床夾具、加工雙孔的鉆模、工藝孔的應用、直線進給銑具的工作原理、鉆床夾具的裝配

第七柜、氣動夾緊實例

氣動夾緊裝置、調速器、氣動卡盤的傳動裝置?;钊椒蛛x傳動部件。固定在床頭箱前端上的氣動夾具、單向作用薄膜氣缸。活塞式組合氣缸

第八柜分度裝置的夾具件

立軸式通用轉臺、臥軸式通用轉臺、分度對定機構的手動操縱機構(a)、分度對定機構的手動操縱機構(b)。分度對定機構的手動操縱機構(c)、使用鉆床夾具加工均布小孔

第九柜典型組合夾具

模塊化銑鏜床夾具、組合夾具裝置、齒輪室蓋翻轉式鉆床組合夾具。鉆床半自動化夾具

第十柜現代機床夾具發展

按零件相似歸組(4件) 通用可調鉆模、成組車床夾具、快速調整機構(A)快速調整機構(B)斜楔夾緊機構
