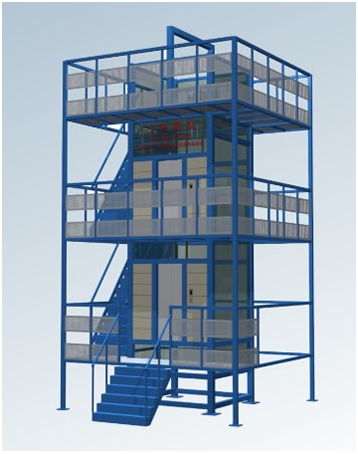

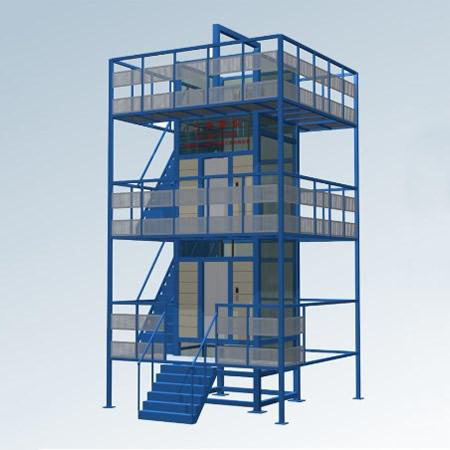

透明電梯模型系列實訓設備
一、電梯實訓考核設備概述
電梯安裝維修與保養實訓考核設備是根據電梯安裝、維修與保養職業崗位的日常工作任務及其能力要求,采用現階段電梯的主流部件和控制方式開發的一種實訓平臺。適合于職業院校和技工學校建筑設備安裝、樓宇自動化、機電設備安裝及電氣技術應用等《電梯安裝與維修》的教學與實訓。
電梯安裝維修與保養實訓考核設備由電梯井道、電梯總成、操作臺和電氣控制等四個單元組成。導軌、轎廂、曳引機、限速裝置、對重等機械部分采用現階段主流電梯的標準部件或配套的機構,且從部件產生到安裝、調試、運行嚴格執行國家相關技術標準。別樣的井道,不僅方便進行教學與實訓,而且營造了電梯安裝、維修與保養的真實情景。電梯安裝維修與保養實訓考核設備由控制系統采用串行通信的VVVF微機電梯控制系統,曳引電機采用現階段電梯主流曳引電機—變頻調速的“永磁式同步電機”。具有電梯運行的真實功能,又科學、合理的整合電梯安裝、維修與保養的學習功能,是該裝置的特點。
實訓時,采用將轎廂與對重塊卡緊在導軌上方式防墜、采用防護網防止工具、零件等物品墜落傷人,采用光幕屏蔽井道,防止學生或動物誤入井道等多重安全防護措施,保證教學與實訓的安全。
二、電梯實訓考核設備技術參數
◎ 工作電源:三相五線供電AC 380 V /220 V ±7.5% 50Hz;
◎ 參考尺寸:4500 × 3700 ×8000 mm (長×寬×高);
◎ 安全保護措施:具有接地保護、過流、過載、漏電保護及防摔、 防撞保護功能,符合相關的國家標準;
◎ Zui大功率消耗≤7.5 kW。
三、電梯實訓考核設備配置清單:
規格型號 | 額定載荷 | 升降行程 | 臺面尺寸 |
YUY實訓電梯1 | 500kg | 5米 | 1.4*1.35米 |
四、SJG實訓電梯主要用料明細:
序 號 | 材料名稱規格 | 用途 | 產地 |
1 | δ3mm花紋鋼板sus304不銹鋼 | 門 | 上海寶鋼 |
100*40H16方管 | 橫軸架 | ||
10# 軌道型鋼 | 導軌 | ||
100*40矩形管、δ14,16鋼板 | 門架面板 | ||
橫 軸 架 | |||
2 | 液 壓 泵 CBN系列齒輪泵 | 液壓系統 | 泰興鼎坤 |
液壓油46# | 上海 | ||
雙層高壓油管 | 威陽西北橡膠 | ||
油缸筒Φ60*5 ×2 | 無錫四方精密無縫管 | ||
活塞桿 Φ40 ×2 | 泰興鼎坤 | ||
密封件、防塵圈 | 臺灣鼎基 | ||
3 | 電機 | 380V 2.2Kw | 榮成市華宇機電有限公司 |
電器原件 | 電源線路控制 | 正泰集團 | |
4 | 其他配件 | 滑輪、鏈輪 | 泰興鼎坤 |
HRB軸承、鋼珠 | 哈 爾 濱 | ||
鏈條、照明燈 | 泰興鼎坤 | ||
其他 | 使用說明書/保修卡/合格證 |
五、SJG 實訓電梯詳細用料配置:
序號 | 名稱 | 技術規格 | 備 注 |
1 | 門 | δ3mm花紋鋼板sus304不銹鋼 | |
60*40 | H16方管 | ||
2 | 道軌 | 10# | 軌道C型鋼 |
3 | 門架面板 橫軸架 | 100*40δ10 11 | 矩形管鋼板 |
4 | 油缸筒 | ¢60*5(2只) | 內徑精磨 |
5 | 活塞桿 | ¢40(2只) | 高碳鉻軸承鋼(外徑精磨) |
6 | 活塞 | ¢60(2只) | 耐磨鑄鐵 |
7 | Y型密封圈 | ¢60(2只) | 華而卡 |
8 | 臺面 | 1.4*1.35*2.5 | 3mm厚花紋板及70*70H16方管 |
9 | 高壓油管 | DN848MPa | 咸陽航空油管 |
10 | 液壓件接頭 | ¢8 | 蘇州 |
11 | 電磁閥 | JBZE8 | 蘇州 |
12 | 高壓齒輪泵 | E304 | 泰興鼎坤 |
13 | 控制變壓器 | BK50C-380V220V36V24V12V6V | 德力西 |
14 | 交流接觸器 | CJXZ-1210 | 德力西 |
15 | 中間電磁繼電器 | JZX-22FD-4Z | 德力西 |
16 | 行程開關 | LX19-001 | 德力西 |
17 | 按鈕 | NB4 | 德力西 |
18 | 電磁閥 | 直流-24V | 德力西 |
19 | 漏電斷路器 | DZ47-36 D10 | 德力西 |
20 | 雙色信號燈 | AD16-22D/S | 德力西 |
20 | 額定載荷 | 500kg | 操作高度5000mm |
