透明電梯模型系列實訓設備

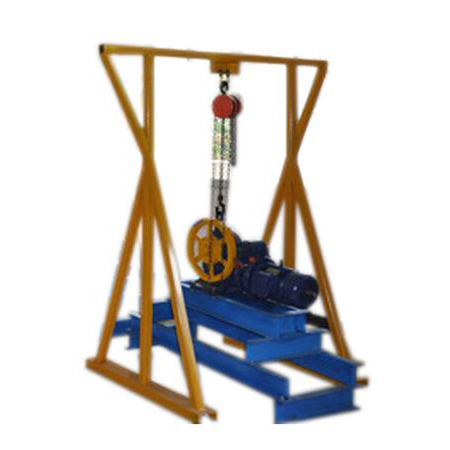

YUY-98QX型電梯模型曳引系統

產品分類:透明電梯模型系列實訓設備

發布日期:[2017-06-17]

關注次數:

如果你想了解我們歡迎與我們聯系!
留言反饋

一、電梯曳引系統安裝實訓考核裝置概述

電梯曳引系統的作用是產生輸出動力,通過曳引力驅動轎廂的運行。電梯曳引系統安裝實訓考核裝置主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩等部件組成。

曳引系統又稱曳引機,為電梯運行提供動力,曳引轎廂運行。曳引機主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩和機座等部分組成。曳引機通過曳引鋼絲繩經導向輪將轎廂和對重裝置連接,其輸出轉矩通過曳引鋼絲繩傳送給電梯轎廂,驅動力通過曳引繩與繩輪之間的摩擦力產生。

二、電梯曳引系統安裝實訓考核裝置結構特點

1、采用了鋼結構電梯井道平臺設計,整體外觀簡潔明了;

2、遵循了模塊化的設計理念,根據電梯安裝工藝要求進行教學實訓式的設計;

3、采用真實機構器件,使學生學到的與實際應用的一致;

4、模擬真實環境,使其安裝工藝與實際安裝一致,且能更方便的進行其維保項目的操作。

5、裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構,更有效地幫助學生掌握其工作原理,更方便的進行實際安裝與保養。通過該裝置,也可進行電梯人工盤車練習,掌握其要點。另外學生也可根據相關圖紙要求,借助模擬井道框進行電梯井道放樣與導軌安裝。

三、電梯曳引系統安裝實訓考核裝置技術指標

1、 整機重量:≤600kg;

2、 外形尺寸:4000mm×3200mm×4200mm(長×寬×高);

3、 限速器下行機械動作速度:≤0.75m/s;

4、 安全鉗動作速度:≤1m/s;

5、 曳引機額定速度:0.4m/s;

6、 曳引機額定載重:450kg;

7、 曳引機防護等級:IP41;

四、配置清單


序號名稱數量單位備注
1鋼構平臺1
2曳引機1
3曳引機架1
4緩沖墊4
5工字鋼橫梁2
6曳引鋼絲繩1單向
7繩頭組合1
8繩頭板1
9限速器-漲緊裝置1
10限速器鋼絲繩1
11盤車手輪1
12導向輪1
13C型鋼墊塊4
14主軌支架4
15副軌支架4
16主導軌2
17副導軌2
18龍門架1
19安全鉗1漸進式
20安全鉗連桿機構1
21主導靴4滑動導靴
22轎廂反繩輪1
23反繩輪緩沖座1
24對重框架1
25對重反繩輪1
26對重導靴4滑動導靴
27液壓緩沖器1耗能
28聚氨酯緩沖器1蓄能

安裝工具1扳手、螺絲刀、卷尺、錘子等

隨機資料1實訓指導書與相關圖紙等


五、實訓項目

1、T型導軌(轎廂導軌)安裝與調整;

2、對重導軌安裝與調整;

3、曳引機架的安裝與調整;

4、曳引機的安裝與調整;

5、轎廂龍門架的安裝;

6、T型導軌上導靴的安裝;

7、安全鉗連桿的安裝;

8、對重框的安裝;

9、限速器的安裝;

10、曳引繩的懸掛;

11、漲緊裝置的安裝與調整;

12、T型導軌下導靴的安裝;

13、安全鉗與下導靴的調整;

14、限速器與安全鉗的聯動調整;

15、導軌與導靴的保養;

16、曳引機的保養;

17、曳引繩的保養;

18、限速器-安全鉗的保養;

19、人工盤車的練習。
