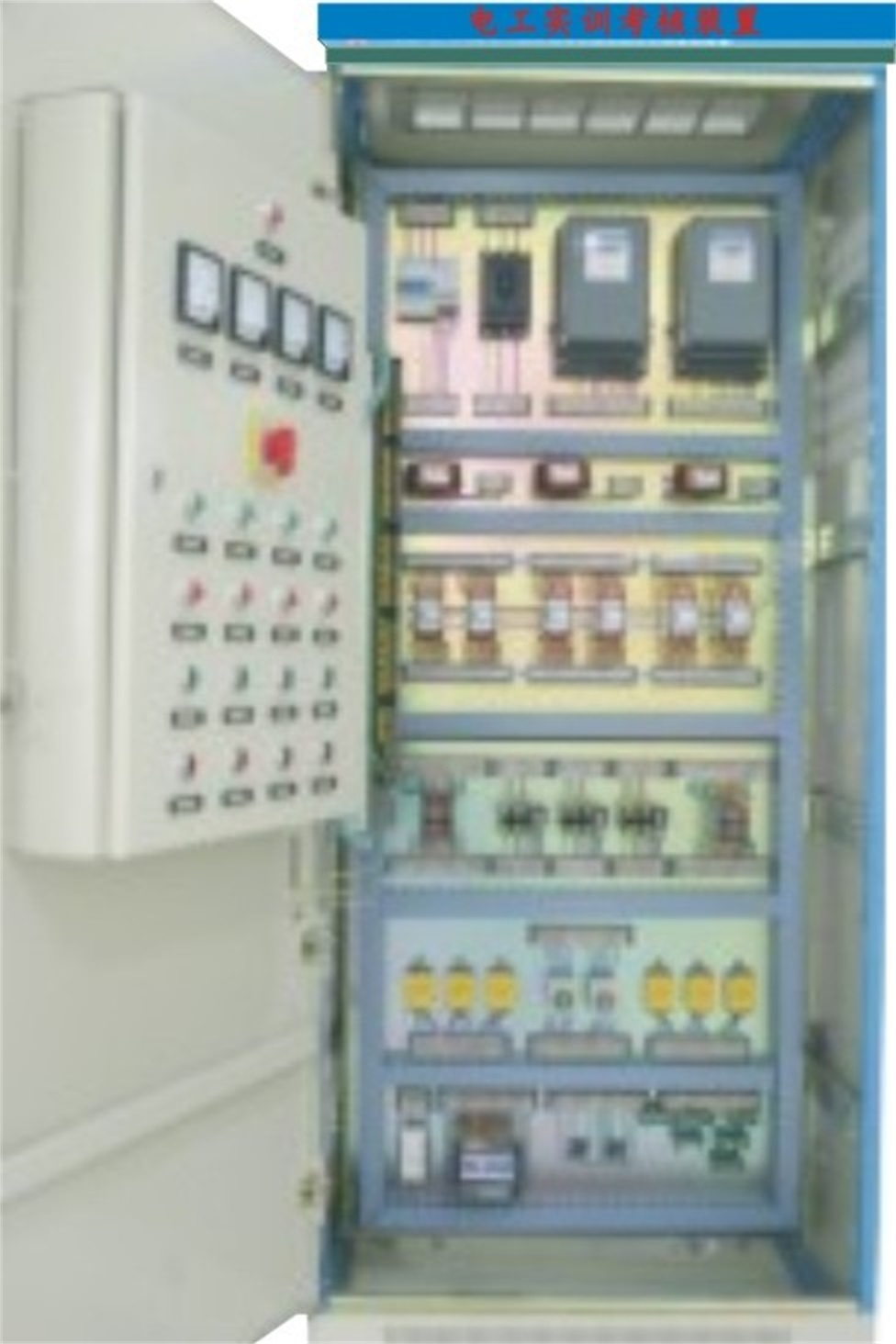

YUY-98E型現代電工綜合實訓考核裝置

本裝置可完成“電工技術”、“工廠電氣控制”、“機床線路控制”、“可編程控

制技術”等多門課程的實訓。裝置資源開放，可充分培養學生的實際動手能力，適合當今教育教學中的實訓訓練。本裝置采用用標準配電柜為主體柜、雙面結構，包含如下資源：電源控制、三相交流電源，直流電源，勵磁電源、電樞電源、測量?jī)x表、可編程控制器（三菱系列）、模擬量模塊、編碼器、彩色觸摸屏、變頻器（三菱系列）、控制軟件、交流接觸器、按鈕、指示燈、時間繼電器、行程開關、中間繼電器、三相異步電機、直流電機，機床智能考核等。適用于大學、?？圃盒＜案黝惵殬I(yè)教育培訓機構的實訓教學、考核鑒定。

1.    特點

1.本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，其中裝有可方便拆卸的電源控制、交直流電源、測量?jī)x表、低壓電氣器件，另一面裝有PLC模擬量模塊、變頻器、直流調速模塊、機床智能考核，該配電柜占地面積小，外形美觀；

2.電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，構建控制系統，實訓特點明顯，同時具有一定的擴展性；

3.技能實訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求；

4.可以實現銑床、鏜床等不同實訓掛板的無線智能考核功能。

5.提供過壓、過流、漏電保護電路，當如控制柜出現電源異常使系統電壓或電流超過保護電路的 限定值時，系統立即切斷電源，對人身安全起到一定的保護作用；

3、技術性能

    1.輸入電壓：三相四線制380V±10% 50HZ

    2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜2000m

3.裝置容量：＜1.5KVA

4.外形尺寸：850mm×800mm×1800mm

5.設備重量：250Kg

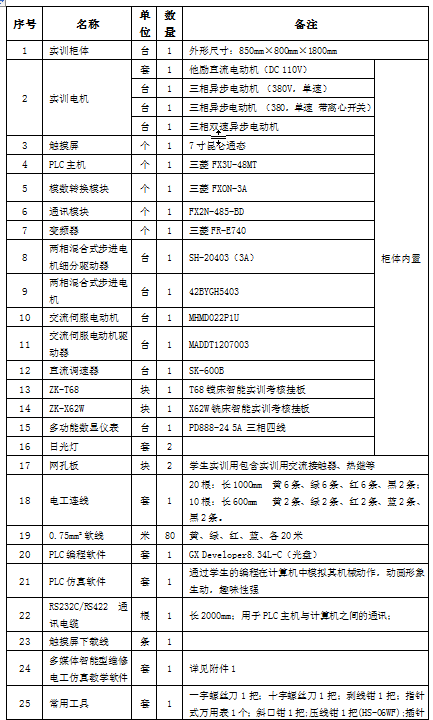

4、配置清單

5、實訓項目

1)  日關燈的實訓；

2)  轉換開關與電壓表連接測量三相電壓。

3)  功率因數的測量；

4)  三相電流的實時測量；

5)  三相電壓的實時測量；

6)  三相異步電動機直接起動、停車的控制電路連接；

7)  接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

8)  按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

9)  按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

10) 萬能轉換開關控制三相異步電動機的正反轉；

11) 三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；

12) 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；

13) 定子繞組串聯電阻啟動控制電路的連接；

14) 三相交流異步電動機能耗制動控制電路的連接；

15) 三相交流異步電動機反接制動控制電路的連接；

16) 多臺（3臺及以下）電動機的順序控制電路的連接

17) 電動機的往返行程控制電路的連接；

18) 直流電機的直接啟?？刂疲?/span>

19) 直流電動機的正反轉控制；

20) 直流電機的調速實驗；

21) 普通車床控制電路的連接；

22) 電動葫蘆控制電路的連接；

23) 三相交流異步電動機既能點動，又能連續轉動的控制電路連接；

24) 兩地控制電路的連接；

25) 按鈕切換的雙速電動機調速控制電路的連接；

26) 時間繼電器切換的雙速電動機調速控制電路的連接；

27) 離心開關配合的反接制動控制電路的連接；

28) 變頻器面板功能參數設置和操作實訓；

29) 變頻器對電機點動控制、啟?？刂?；

30) 電機轉速多段控制；

31) 工頻、變頻切換控制；

32) 基于模擬量控制的電機開環調速；

基于面板操作的電機開環調速；

1)  變頻器的保護和報警功能實訓；

2)  基于PLC的變頻器開環調速；

3)  PLC一般指令運用的實訓；

4)  PLC控制電機順序啟動；

5)  PLC控制交通燈的的實訓；

6)  PLC控制三相異步電動機Y-△啟動電路；

7)  觸摸屏的參數設置；

8)  觸摸屏的編程；

9)  觸摸屏、PLC、變頻器的綜合實訓；

10) 兩相混合式步進電機的簡單實訓；

11) 交流伺服電機的簡單實訓；

12) X62W銑床電氣控制電路單元常見故障的檢查與排除實訓（可設16個故障點）；

13)  T68鏜床電氣控制電路單元常見故障的檢查與排除實訓（可設16個故障點）

銑床電氣控制電路故障現象：

1)     主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；

2)  主軸電機無論正反轉均缺一相；

3)  進給電機反轉缺一相；

4)  快速進給電磁鐵不能動作；

5)  照明及控制變壓器沒電，照明燈不亮，控制回路失效；

6)  控制變壓器沒電，控制回路失效；

7)  照明燈不亮；

8)  控制回路失效；

9)  控制回路失效；

10)主軸制動失效；

11)主軸不能啟動；

12)主軸不能啟動；

13)工作臺進給控制失效；

14)工作臺向下、向右、向前進給控制失效；

15)工作臺向后、向上、向左進給控制失效；

16)兩處快速進給全部失效。

T68鏜床電氣控制電路故障現象：

1)  所有電機缺相，控制回路失效；

2)  主軸電機及工作臺進給電機，無論正反轉均缺相，控制回路正常；

3)  主軸正轉缺一相；

4)  主軸正、反轉均缺一相；

5)  主軸電機低速運轉制動電磁鐵YB不能動作；

6)  進給電機快速移動正轉時缺一相；

7)  進給電機無論正反轉均缺一相；

8)  控制變壓器缺一相，控制回路及照明回路均沒電；

9)  主軸電機正轉點動與啟動均失效；

10)  控制回路全部失效；

11)  主軸電機反轉點動與啟動均失效；

12)  主軸電機的高低速運行及快速移動電機的快速移動均不可啟動；

13)  主軸電機的低速不能啟動，高速時，無低速的過渡；

14)  主軸電機的高速運行失效；

15)  快速移動電動機，無論正反轉均失效；

16)  快速移動電動機正轉不能啟動。

17) 附件1：多媒體智能型維修電工仿真教學軟件

18) 一、軟件特點

19)  1．在指導方針上，不以某 或課程的教學大綱為依據，而是以國家維修電工職業標準為指導。

20)  2．在系統定位上，不以理論性系統性為主線，而是以職業技能的訓練養成為主要任務。

21)  3．在內容選擇上，不以驗證性的實驗為主要目的，而是以職業標準規定的技能點的仿真實訓為主線。

22)  4．在媒體使用上，不以簡單的播放式動畫為主，而是側重于動畫編程、受訓者的參與交互性訓練上。

23)  5．在表現形式上，不以實物照片而滿足，而是為追求 佳情景性效果采用三維建模技術。

24)  6．在教學設計上，不以簡單完成某個技能為滿足而是圍繞該技能設置了諸如目的、原理、認識、結構、拆裝、布局、連線、操作、排故、考評等盡可能完備的模塊。

25)  7．該軟件包含初級工與中級工、 工全部12個實訓單元的研制工作，總共包含了近100多個實訓項目，基本覆蓋了電工、電子、電拖、維修電工、PLC等職業技能實訓和鑒定設備技術規范中所列出的主要技能項目。網絡版用于學生獨自仿真模擬練習，單機版用于老師教學實訓。

26)  二、軟件簡介

27)  目前推出的，訓練模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實驗內容，學?？梢愿鶕?jù)學生學習進度選擇相應的訓練模塊進行訓練。

28)       軟件中的項目?jī)?nèi)容都和實訓設備相關，學生在去實驗室之前，就可以對實操項目在理論和感觀上有個初步的認識，具體見以下示例：

29) 附件2：無線觸控屏智能化故障設置和考核系統（含不低于 7 寸高清晰彩色液晶觸控屏）

30)  ?   采用 新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

31)  ?   控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。

32)  ?   驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和

33)  RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

34)  ?   手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

35)  ?   手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

36)  ?   可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與 學員設故與排故界面原理圖與設備面板原理圖完全一致)

37)  ?   可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。

38)  ?   所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠

39)  程集中管理。

40)  ?   用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
