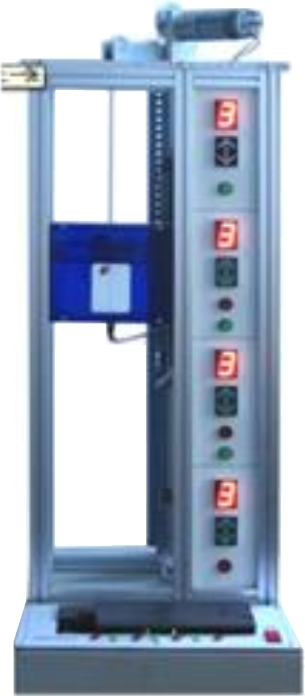

四層電梯實訓模型B

一、概述：

     電梯為微型四層電梯模型，基本具備實際電梯的所有功能。具有轎廂的升降和轎廂門的開與關功能的拖動系統，可采集現場的各種信號，如內選按鈕信號、外選按鈕信號、平層、限位信號、廂門限位信號，實現各種方式下電梯運行的邏輯控制功能?？勺鳛镻LC、單片機的被控對象使用。具有性能可靠、運行平穩、操作簡單、能耗低和便于實訓教學。

二、系統功能要求

該系統要求將PLC、傳感器應用、位置控制、復雜的開關量控制、時序邏輯控制有機結合成一體的教學裝置。適合于樓宇自動化、機電一體化等 的相關實驗課程。要求能滿足各高等院校所開設的《樓宇電梯系統運行管理與維護》、《現代電梯控制技術》等多個 課程的主要實驗項目，適合學生進行PLC實驗、畢業設計和課程設計。

三、系統具體參數要求

大小尺寸：長：380mm；寬：270mm；高:600mm

輸入電源：單相三線AC220V±10%

工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

裝置容量：＜2000VA

安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準

四、系統配置要求

1、實驗裝置能夠進行電梯轎廂升降和電梯門開關兩組控制，且可以結合起來進行實驗。轎廂升降和電梯門開關由兩個直流電機分別控制。每層電梯門旁都裝有呼叫電梯上下行的按鈕，轎廂內有1至4層的內部選擇按鈕和開關門按鈕，轎廂運行的井道內裝有樓層定位行程開關，電梯門兩側有開關門定位行程開關。

2、系統選用了按鈕功能與指示燈功能合一的 發光按鈕，按鈕信號與指示燈信號能夠分別控制。其中，開門關門按鈕是與指示燈相關聯的，按鈕按下的同時指示燈發光，按鈕彈起指示燈熄滅。

3、PLC輸入信號有6個外部呼叫按鈕信號、4個內部選擇按鈕信號、4個樓層定位信號、2個內部開關門按鈕信號和2個開關門定位信號共18個；

4、PLC輸出信號有2個升降控制信號、2個開關門控制信號、6個外呼指示燈信號和4個箭頭指示燈信號4個數碼管樓層顯示試試共18個。

    5、為防止電機越位運行發生故障，系統設計了硬件保護電路。只要轎廂碰到一樓的行程開關，升降電機電源即刻便被切斷，電梯停止下降，但上升運行功能不受影響；若轎廂碰到四樓的行程開關，電機即刻斷電使電梯停止上升，同時不影響電梯下降。開關門運行系統也具有此硬件保護功能

6、模型主體采用鋁合金和有機玻璃材料制作，結實美觀，透明性好，便于觀察內部結構及實驗動作。
