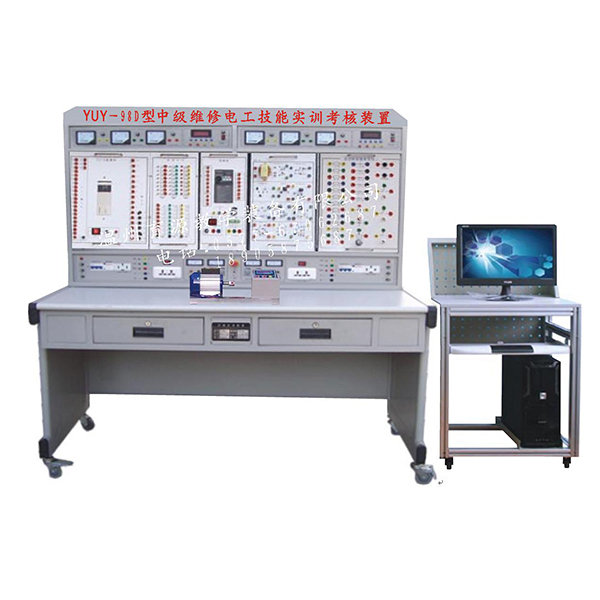

一、產品概述

該裝置采用了掛箱式結構，通過需要的元件與電路的有機組合，組成多種的實驗電路，學生通過接插線的連接能完成多項目的實訓。每個接插線都可以插上或把下，具有很強的靈活性與方便性，學生通過實訓線路的元器件布局，連線全部由學生自行完成，有利于培養學生的動手能力和操作技能。使學生方便快速的進行電工技能的實訓。所以該裝置是勞動鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。

二、主要功能

 1、該系統裝置了多種常用的低壓元器件，其中包擴單相電度表，照明元器件，儀器儀表等，使學生能夠根據需要組成不同的電工技能的實訓。

2、電氣控制線路或電子線路實驗元器件都裝在網板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性。

3、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。

4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。

5、實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾

三、技術參數

1.輸入電壓：三相四線制380V±10% 50Hz

2.工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：＜1.5KVA

4.外形尺寸：1600mm×805mm×1650mm

四、實訓臺配備

實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表

1、交流儀表

（1）交流電壓表：0～500V帶鏡面交流電壓表二只，精度1.0級。

（2）交流電流表：0～5A帶鏡面交流電流表二只，精度1.0級，具有超量程報警、指示、切斷總電源等

2、直流電源：

提供220V/0.5A勵磁電源一路。

提供0～230V/2A可調直流電源，并配有直流儀表顯示，精度1.0級

四、 實訓設備掛箱及器材配備

1 、DG1 維修電工掛箱（一）

2 、DG2 維修電工掛箱（二）

3 、DG3 維修電工掛箱（三）

4 、DG4 維修電工掛箱（四）

5 、DG5維修電工掛箱（五）

6 、 DW-PLC 可編程控制器實訓組件：提供三菱 FX1N-24mR-001 型主機及配套轉換接口， SC-09 編程電纜。

7 、 工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

8 、 PLC 仿真實訓軟件一套：

（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態

（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查

（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能

（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查

9 、九孔萬能實中板 2 塊

10 、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。

11 、三相鼠籠異步電動機 180W Y/△ 1 臺

12 、安全配備滅火器 全室 1 臺

（三）實訓桌

鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。

四、實驗項目

（一）電拖部分

1. 三相電機直接啟動控制

2. 三相電機點動控制

3. 三相電機自鎖運行控制

4. 帶電流表的點動與連續運行控制

5. 帶電能表的兩地控制

6. 單向運行反接制動控制

7. 時間繼電器控制電動機 Y/△ 降壓起動控制

8. 工作臺自動往返行程開關控制

（二） PLC 綜合實訓

1.PLC 認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC 仿真實訓

3.PLC 控制臺三相異步電動機正反轉控制

4.PLC 控制臺三相異步電動機 Y/△ 啟動控制

5.PLC 控制臺三相異步電動機降壓?jiǎn)?dòng)控制

6.PLC 控制臺三相異步電動機能耗制動控制

7.PLC 控制臺三相異步電動機自鎖運行控制

（三）室內照明配電

1. 插座和一個開關控制一盞燈

2. 日光燈線路的接線

3. 聲控開關控制白熾燈電路的接法

4. 單相電度表直接接線電路

5. 配電板的安裝

6. 兩地控制一盞燈的接法

（四）電子技術綜合訓練

1. 單相橋式整流電路

2. 串聯可調穩壓電源電路

3. 晶閘管測試電路

4. 晶閘管可控整流

5. 電子門鈴電路

6. 電子報警器電路

7. 光控路燈自動開關電路

8. 電子催眠器電路

（五）安全急救演示

（六）消防技能的認識與掌握（教師演示）

五、裝置的配備

(一) DＧ01電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：

1、主控功能板

(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；

(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。

2、交、直流電源

(1) 勵磁電源：直流220V/0.5A，具有短路保護。

(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。

(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。

3、交、直流儀表

(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。

(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。

(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。

(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。 4、整流二極管：IN5408四只

（二）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。

（三）實驗組件

1．DG-01維修電工實訓組件（一） 掛箱上裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等。

2．DG-02維修電工實訓組件（二） 掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。

3．DG-03維修電工實訓組件（三） 掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。

4．DG-04維修電工實訓組件（五） 掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。

5．DG-05電工技能實訓組件（四） 提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。

6．線繞式異步電動機轉子電阻箱

7．電磁調速電機控制箱

8．電子線路安裝板 用于電子線路板調試時線路板的固定

9．直流并勵電動機DC220V

10．三相鼠籠電動機AC380V（Y）

11．三相鼠籠電動機AC380V（△）

12. 雙速異步電動機AC380V（△/YY）

13. 三相線繞式異步電動機AC380V（Y）

14. 三相同步電動機交流380V（Y）

15. 電磁調速電動機

16. 不銹鋼電機導軌、光碼盤測速系統（日本歐姆龍1024光碼盤及數顯轉速表）

17. 實驗用器件 控制屏正面大凹槽內，設有兩根不銹鋼方管,可掛置各實驗組件。
