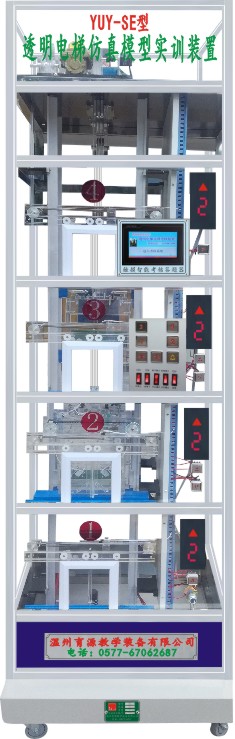

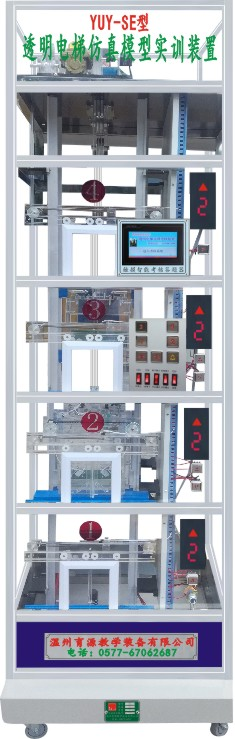

YUY-98SA型透明仿真電梯實訓考核實驗裝置

（觸摸屏單機考核）

一、電梯的基本結構：

電梯是根據 常見的升降式電梯結構，采用透明有機材料制成，其結構與實際電梯完全相同，且?guī)缀蹙邆淞藢嶋H電梯的所有功能。事實上可以把它看作是小型化了的真實電梯。為了便于教學，電梯大部分部件均是采用透明有機材料制成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反復實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純的理論教學方式或是參觀實際電梯時所帶來的不安全，無法全面了解其內部結構及運行過程等種種實際問題。

電梯的電氣控制系統采用三菱可編程控制器（PLC）實現邏輯智能控制，交流變頻調速（VFO）驅動，其硬件結構的組成及功能與實際電梯完全一樣。具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。

二、透明仿真教學電梯整套配備：

1、主電梯模型：松下VF200型變頻器、三菱FX2N-64MR可編程控制器；

2、PLC專用通訊電纜；

3、編程器操作手冊；

4、PLC專用編程工具軟件——軟件光盤；

5、教學電梯使用說明書。

三、主要技術參數：

外形尺寸(含輪)：長×寬×高：900×700×2350 mm

凈重量：135kg

載重量：5kg

變頻器：松下VF200

輸入電壓：220V

輸入頻率：50Hz

額定電流：2.5A

功 率：0.4KW

曳引機速比：1:15

模數：1.5(蝸輪減速器)

曳引電動機型號：YS-5634W

功率：0.18KW   電壓：220V

轉速：1400 rpm

控制方式：PLC控制

調速方式：交流變頻調速

結構形式：四層站

電梯平層機構：旋轉編碼器、永磁感應器

四、基本實訓項目

1、傳感器檢測

2、變頻器的基本使用

3、定時器指令

4、數學運算指令

5、高速計數器

6、轎廂自動開關門控制

7、電梯運行呼叫指示驅動

8、樓層顯示

9、廳門安全控制

10、電梯終端開關保護

11、電梯升降減速控制

12、采用光電編碼器的定位

13、轎廂啟動與停止、點動控制實訓；

14、轎廂加速與減速的速度控制實訓；

15、轎廂平層控制的實訓;

16、轎廂廳門開、關控制實訓；

17、樓層呼叫系統實訓；

18、終端限位保護裝置實訓；

19、限速保護裝置實訓；

20、信號指示系統實訓；

21、轎廂照明控制實訓；

22、電梯控制系統實訓；

23、電梯控制程序編寫實訓；

24、電梯程序運行與調式實訓；

五、透明仿真教學電梯配置清單
