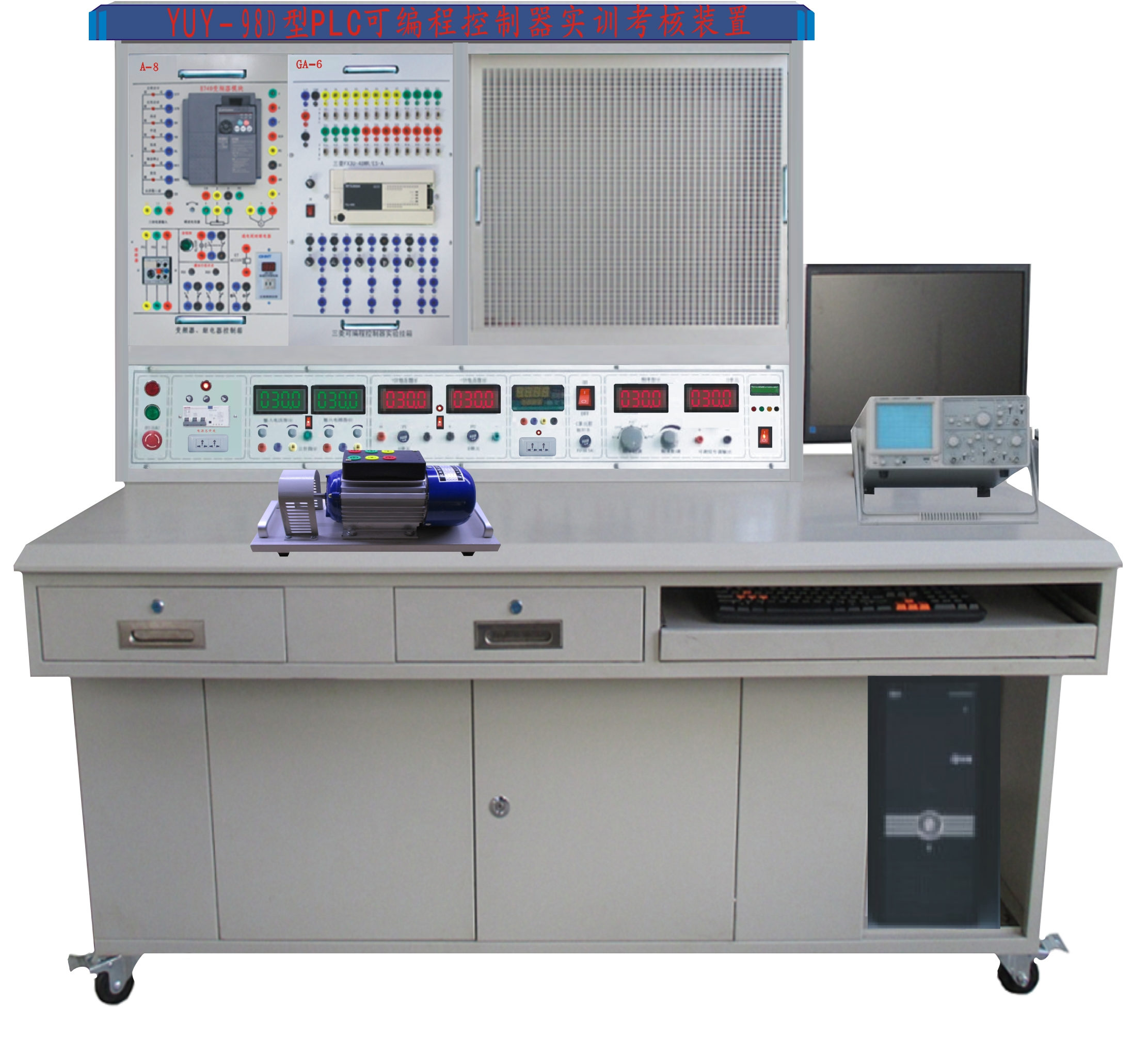

YUY-98A型 維修電工實訓考核裝置

一、概述：

為適應社會發展、培養合格的 電工人才，我公司在中級維修電工實訓考核裝置的基礎上開發了KWX-5500型 維修電工實訓考核裝置。它采用了多層教學方式?？蛇M(jìn)行基本的電工、照明、儀表，常用繼電器控制線路、PLC實驗的基礎上增加了變頻器實驗，通過學生實際的接線和操作，真正掌握繼電器、PLC、變頻器的應用技術。是學生進行梯步學習的理想培訓裝置。

二、特點：

1、采用計算機仿真教學、多媒體教學軟件等現代化信息技術手段，通過模擬仿真實際操作解決了以往培訓理論、實驗、實習和實際應用的脫節問題。

2、系統可配置不同的工業元器件，用戶可根據需要進行二次開發，實現教學資源的互補。

3、具有按鈕保護。漏電保護等保護措施。保證實驗過程的安全性。

4、《MCGS組態》可進行組態軟件學習。

三、技術條件：

1、電源、儀器控制屏

1）電源部分：

1輸入電源：三相五線（四線）、380V±10% 50Hz

2具有AC380V  AC220V輸出

3具有電源指示、供電指示、急停按鈕

2）信號源部分：

11.25～24V直流可調節電源（帶短路保護）

224V直流電壓（帶開關及短路保護）

3交流6.3V、24V、36V、110V輸出

40～10V恒壓源，0～24mA恒流源

3）漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

2、PLC：配置三菱FX1N-40MR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），配套SC-09編程電纜。

3、變頻器：FR-D720-0.4KW，可與PLC進行通訊實訓。

4、實驗桌：160×70×3750px3

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。

五、實驗內容：

1、三相異步電動機點動控制電路

2、三相異步電動機自鎖控制電路

3、三相異步電動機單向點動起動控制電路

4、三相異步電動機兩地控制電路

5、正反轉點動、起動控制電路

6、雙重聯鎖正反轉控制電路

7、自動往返控制電路

8、位置開關作自動停止正反轉起動控制電路

9、帶有點動的自動往返控制電路

10、三相異步電動機星型、三角型控制電路

11、接觸器控制行星型、三角型控制電路

12、串電阻降壓起動控制電路

13、三相異步電動機反接制動控制電路

14、三相異步電動機能耗控制電路

15、手動順序起動控制

16、自動順序起動控制

17、C620 — 1型車床控制電路

18、電動葫蘆電氣控制電路

19、人體感應開關控制樓梯白熾燈電路

20、聲控開關控制樓梯白熾燈電路

21、日光燈控制電路

22、單相電度表直接安裝電路

23、單相電度表間接安裝電路

24、電流互感器與電流表配用接線圖

25、電壓表、電流表安裝電路

26、三相四線有功電度表直接安裝電路

27、三相四線有功電度表間接安裝電路

28、一個電流互感器用于單相回路的接線電路

29、兩個電流互感器接成不完全星型接線電路

30、三個電流互感器接成星型接線電路

31、兩個電流互感器差接接線電路

32、三個電流互感器接成三角型接線電路

33、并激勵直流電動機電阻調速電路

34、并勵直流電動機電樞回路串阻減速電路

35、并勵直流電動機電樞回路串電阻二級起動控制線路

36、并勵直流電動機電樞正反轉控制電路

B、PLC模擬實訓：

1、可編程控制器的基本指令編程練習

2、電機控制（模塊板）

3、八段碼顯示、天塔之光

4、交通信號燈自控和手控

5、水塔水位自動控制

6、自控成型機

7、自控軋鋼機

8、多種液體自動混合

9、自動送料裝車系統

10、郵件分揀機

11、四層電梯控制系統

12、機械手控制系統

13、五相步進電機控制系統

14、噴泉實驗

15、霓虹燈控制

16、自動售貨機

17、自動洗衣機

18、電鍍系統

19、三相異步電機星/三角（Y/△）換接起動控制

20、MCGS組態棒圖實驗教學：利用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤實驗教學；針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗。

C、變頻器實訓：

1、變頻器功能參數設置與操作

2、變頻器報警與保護功能

3、多段速度選擇變頻調速

4、外部端子點動控制

5、控制電機正反轉運動控制

6、控制電機運行時間操作

7、瞬間停電變頻器參數設定

8、外部電壓變頻調速

9、外部電流變頻調速

10、三相異步電動機的變頻開環調速

11、PLC控制變頻器調速
