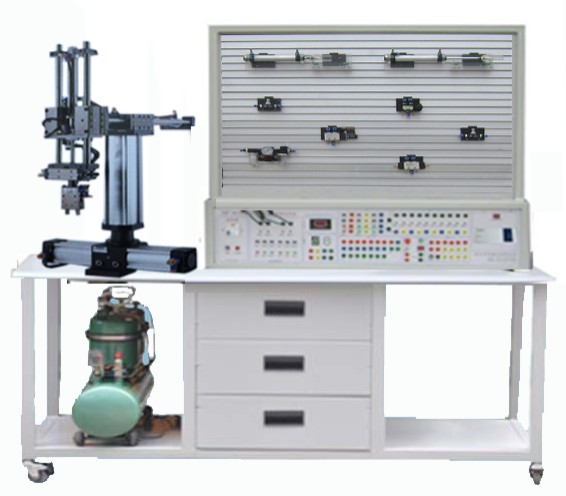

YUY-98Q型氣動機械手與PLC綜合實訓裝置

一、主要技術參數

1、電源AC 220V  50HZ

2、直流電源：輸入AC 220V，輸出DC 24V/2A

3、可編程控制器（PLC）：三菱FX1S－20MR主機  12輸入

   8輸出（繼電器輸出方式）

4、空氣壓縮機（基本配置小型機） 電機功率：550W     電源：AC220V

5、公稱容量：30L    噪音：55分貝

6、額定輸出氣壓1Mpa

7、實訓裝置外型尺寸：1500mm×700mm×1700mm

二、主要特點

1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、配備工業用常用氣動元件，且均配有過渡底板（塑料底板6.5*200px），可方便、隨意地將元件

按放在實訓面板（面板帶“T”溝槽形式的鋁合金（2500px*185px*275px）型材結構）上。回路搭

接采用快換接頭，拆接方便快捷。

3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電

路安全可靠，設有手動、自動、順序等控制功能。

   4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優勢和 性，加深對PLC編程器的了解與掌握。

氣動系統動作及PLC控制的基本氣動回路

　  氣動基本回路

　　繼電器控制的氣動系統

　 氣動傳動創新應用實訓

三、氣動基本實訓回路

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、高低壓轉換回路

10、計數回路

11、延時回路

12、過載保護回路

13、互鎖回路

14、單缸單往復控制回路

15、單缸連續往復動作回路

16、直線缸、旋轉缸順序動作回路

17、多缸順序動作回路

18、雙缸、同步動作回路

19、回缸聯動回路

20、卸荷回路

 21、或門型梭閥的應用回路

22、快速排氣閥應用回路

24、機械手的上下，左右，旋轉，抓取等功能

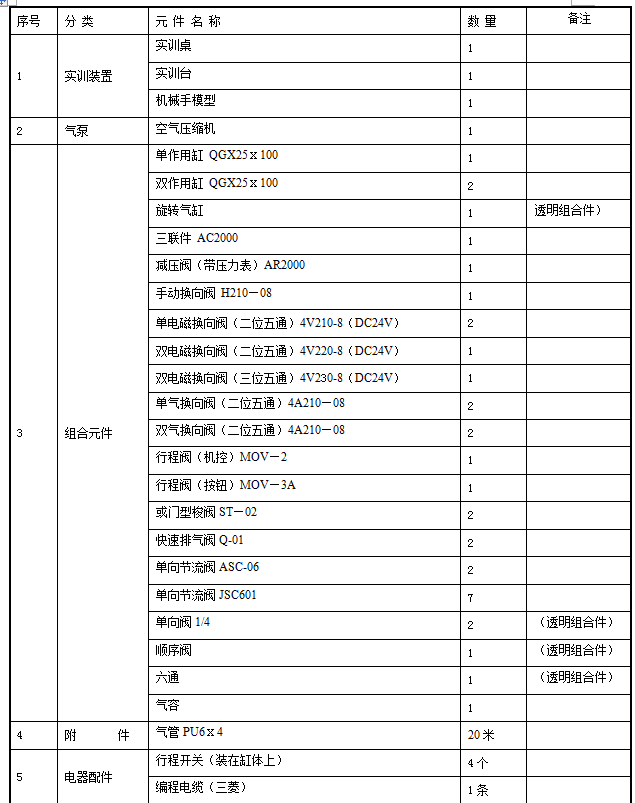

四、氣動與PLC控制實訓裝置配置清單
