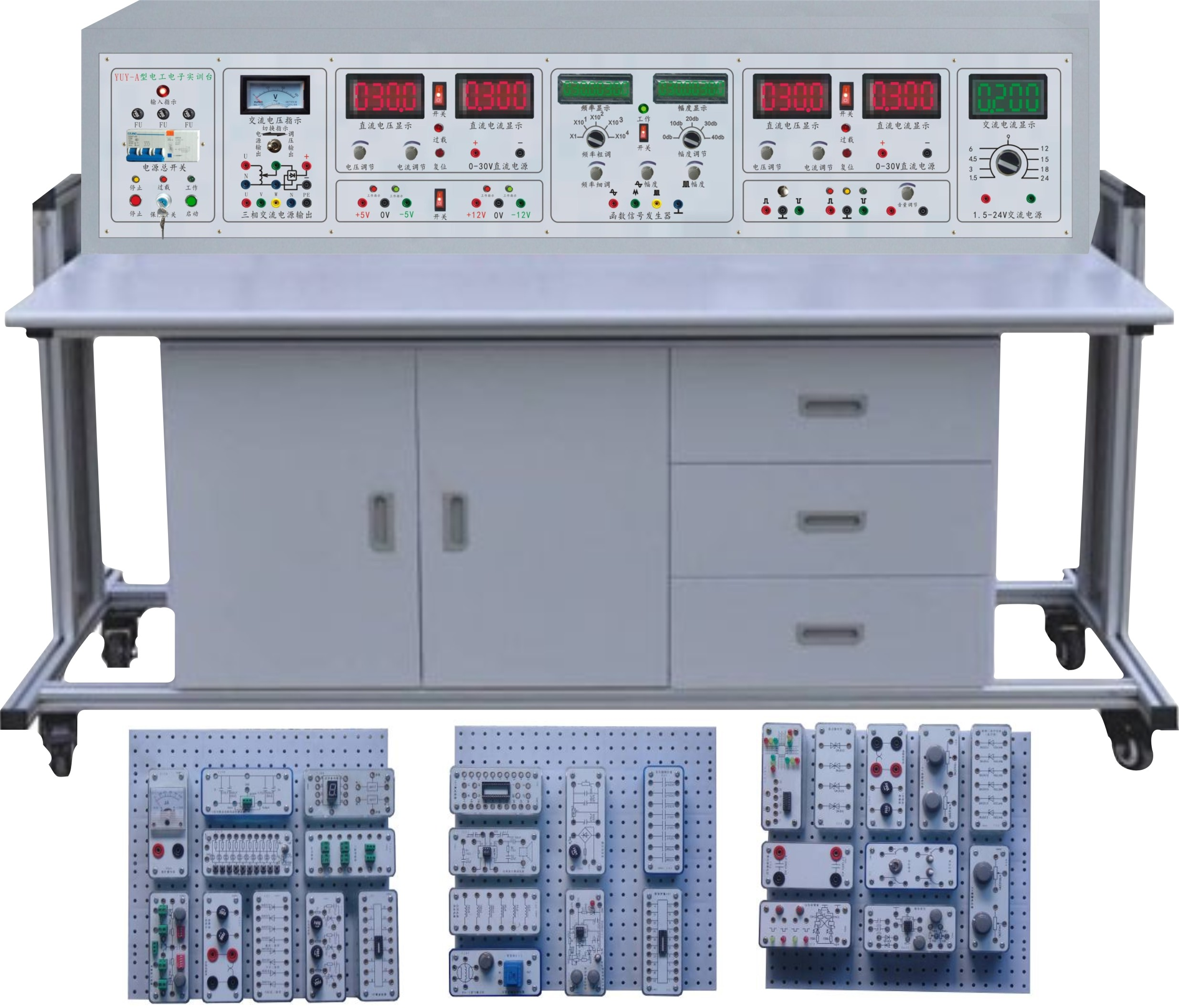

YUY-98B型現代電工電子綜合實訓臺

一、概 述

“電工電子電拖數電模電綜合實驗裝置”是本企業在總結國內電工實驗設備基礎上采用成熟的技術推出的新型實驗裝置，綜合了目前我國大學本科、?？?、中專及職校“電路分析”、“電工基礎”、“電工學”、“電子學”等課程實驗大綱的要求，特別適用于高等院校現有實驗設備的更新改造，為中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

二、特 點

1、綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。

2、適應性強 實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。

3、整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。

4、一致性強 實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。

5、直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。

三、功 能

1、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、交直流測量儀表（電壓、電流、功率因數）、各實驗掛箱等。

2、能完成“電工基礎”、“電工學”中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。

3、能完成“電路分析”、“電工學”中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。

四、技術性能

1、輸入電源：三相四線(或三相五線)380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、外形尺寸：1600×700×1630mm

4、裝置容量：＜1.5KVA

五、裝置的配備

本實驗平臺應由電源儀器控制屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。

（一）電源儀器控制屏：

控制屏應為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：

1、主控功能板：

(1) 單相0～250V連續可調交流電源。配備一臺單相自耦調壓器，規格為1.5kVA/0～450V，可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和單相調壓輸出電壓。

(2) 應提供兩路低壓穩壓直流0.0～30V/1A連續可調電源，配有數字式電壓表指示輸出電壓，電壓穩定度≤0.3%，電流穩定度≤0.3%，設有短路軟截止保護和自動恢復功能。

(3) 應提供一路0～200mA連續可調恒流源，分2mA、20mA、200mA三檔，從0mA起調，調節精度1‰，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

(4) 應設有實驗臺照明用的220V、30W的日光燈一盞，還設有實驗用220V、30W的日光燈燈管一支，將燈管燈絲的四個頭引出，供實驗用。

(5) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄漏電告警、過流告警及儀表超量程告警總次數。

(6) 應設有真有效值交流數字電壓表一只，測量范圍0～500V，量程自動判斷、自動切換，精度≥0.5級，三位半數顯。

(7) 受控源CCVS、VCCS兩路，打開電源開關，CCVS、VCCS兩路受控源即可工作，通過適當?shù)倪B接，即可獲得VCVS、CCCS受控源的功能。此外，還設有±12V兩路直流穩壓電源，并有發光管指示。

2、功率函數信號發生器（帶頻率計）：

(1) 頻率范圍：0.2Hz～2MHz，分七檔

(2) 輸出波形：正弦波、三角波、方波、斜波、脈沖波、50Hz正弦波(3) 占空比調節：20%～80%

(4) 掃頻速率：10ms～5s

(5) 輸出電壓幅度：20VP-P（負載1MΩ）、10VP-P（負載50Ω），帶輸出衰減。

(6) 輸出保護：短路保護，抗輸入電壓±35V（1分鐘）

(7) 頻率計：六位LED顯示，外測頻范圍：0～50MHz，外測頻靈敏度：100mV

(8) 輸出幅度指示：三位LED數碼管顯示

(9) 具有≥10M功率輸出。

特點：所有端口具有短路保護和抗輸入電壓保護功能、具有頻率和輸出幅度雙顯示功能(LED)、 具有功率輸出，方便實驗教學、內置線性/對數掃頻功能和外接調頻功能

（二）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，分別用于放置工具、存放掛箱及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

(三)實驗組件掛箱

1、電路基礎實驗箱

提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、R、L、C串聯諧振電路（L用空心電感）、R、C串并聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。

2、交流電路實驗掛箱

提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈羅口燈座(每組設有三個開關控制三個負載并聯支路的通斷)，可插60W以下的白熾燈九只，各燈組設有電流插座；日光燈實驗器件有30W整流器、電容器（1uF/500V、2.2uF/500V、4.7uF/500V）、啟輝器及短接按鈕；鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座；互感線圈一組，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；220/8.2V（0.5A）/8.2V（0.5A）變壓器一只，可進行變壓器原、副繞組同名端判斷，變壓器副邊雙繞組同名端判斷及變壓器應用等實驗。

3、元件箱

設有三組高壓電容（每組1uF/500V、2.2uF/500V 、4.7uF/500V高壓電容各一只），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱，阻值為0～99999.9Ω/2W。

4、受控源箱

受控源CCVS、VCCS兩路，打開電源開關，CCVS、VCCS兩路受控源即可工作，通過適當?shù)倪B接，即可獲得VCVS、CCCS受控源的功能。此外，還設有±12V兩路直流穩壓電源，并有發光管指示。

5、繼電接觸控制板

提供網孔板1張，交流接觸器（線圈電壓380V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓380V）一只，變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態均有發光二極管指示。

7、三相鼠籠電機（△380V）

電機的三個繞組均已引出，接線方便。

8、電子技術實驗掛箱（一）

提供低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、三極管、二極管、穩壓塊、電阻、單結晶體管、蜂鳴器、電容等。實訓箱還配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡振蕩器、差動放大器及低頻OTL功率放大器共五塊固定線路實訓板?？刹捎霉潭ň€路或分立元件靈活組合進行實訓。

9、電子技術實驗掛箱（二）

提供四位十進制譯碼顯示器、8位邏輯電平開關、8位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（8P、14P、16P、28P、40P若干只）。

10、實驗連接線

根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實驗的安全及合理性。

（四）實驗凳：

凳面進口PP注塑成型，顏色為灰白色；升降結構為螺桿升降；中管選用直徑50mm，壁厚1.2mm圓管；裝飾套為ABS注塑成型。

（五）附件

每個設備應備有實驗指導書、常用實訓工具及安裝、布線所需材料。

六、裝置的主要優點及安全保護體系

1、三相四線制(或三相五線制)電源輸入，總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。

2、控制屏電源由接觸器通過起、停按鈕進行控制。

3、三相交流電源0～450V連續可調，單相交流電源0～250V連續可調，設有三相同軸聯動自耦調壓器（1.5KVA）一臺，可更好地滿足教學實驗要求。

4、屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗進程安全。

5、屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

6、屏上三相調壓器付邊設有一套過流保護裝置。調壓器輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。

7、各種電源及各種儀表均有可靠的保護功能。

8、實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。

七、基本實驗項目

電工基本實驗項目

1)基本電工儀表的使用與測量誤差的計算

2)基爾霍夫定律的驗證

3)電路元件伏安特性的測量

4)疊加原理的驗證

5)電壓源與電流源的等效變換

6)戴維南定理

7)雙口網絡測試

8)受控源VCVS、VCCS、CCVS、CCCS的研究

9)典型電信號的觀察與測量

10)RC一階電路的響應測試

11)R、L、C元件阻抗特性的測定

12)RC選頻網絡特性測試

13)互感電路觀測

14)單相鐵心變壓器特性的測試

15)三相交流電路電壓、電流的測量

16)三相電路功率的測量

17)單相電度表的校驗

18)功率因數及相序的測量

19)負阻抗變換器

20)回轉器

21)電流表的擴程

22)電壓表的擴程

23)電阻的串并聯電路

24)電流互感器

25)R、L、C串聯諧振電路的研究

26)二階動態電路響應的研究

模擬電子

1)常用電子儀器的使用

2)二極管的簡單測試

3)晶體三極管輸入輸出特性實驗

4)單級放大電路

5)兩級放大電路

6)負反饋放大電路

7)射極跟隨器

8)差動放大電路

9)場效應管放大器

10)RC正弦波振蕩電路

11)LC振蕩器及選頻放大器

12)集成運放的基本參數測試

13)集成運放比例求和運算電路

14)集成運放的積分、微分電路

15)集成運放的電壓比較器電路

16)波形發生器

17)有源濾波器

18)集成功率放大器

19)互補對稱功率放大器

20)集成穩壓器

21)串聯穩壓電路

22)晶閘管可控整流電路

數字電路實驗項目

1)晶體管開關特性、限幅器與鉗位器

2)TTL集成邏輯門的邏輯功能與參數測試

3)TTL集成邏輯電路的連接和驅動

4)組合邏輯電路的設計與測試

5)編碼器及其應用

6)譯碼器及其應用

7)數據選擇器及其應用

8)RS觸發器及其應用

9)JK觸發器及其應用

10)D觸發器及其應用

11)計數器及其應用

12)移位寄存器及其應用

13)使用門電路產生脈沖信號

14)單穩態觸發器與施密特觸發器

15)555時基電路及其應用

電力拖動基本實驗項目

1)電工技能訓練：電工工具的使用方法

2)接觸器點動控制

3)接觸器自鎖控制

4)具有過載保護的正轉控制

5)接觸器聯鎖的正反轉控制

6)按鈕聯鎖的正反轉控制

7)雙重聯鎖的正反轉控制

8)接觸器星形三角形控制

9)時間繼電器星形三角形控制

10)QX3-13型自動星形三角形控制

11)直接起動及能耗制動控制

12)銑床主軸與進給電動機的控制

13)C620型車床電氣控制

14)電動機反接制動控制電路

15)電動葫蘆電氣控制

16)手動星形三角形控制

17)串聯電阻降壓起動控制

18)工作臺自動往返電氣控制
