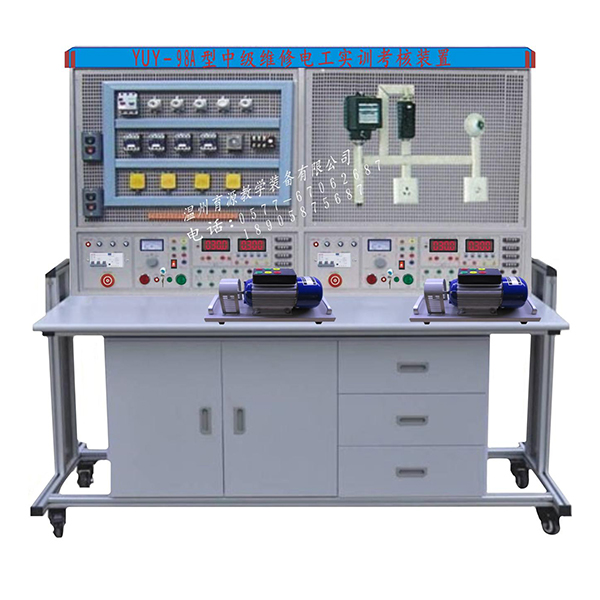

一、產品概述

該裝置采用了掛箱式結構，通過需要的元件與電路的有機組合，組成多種的實驗電路，學生通過接插線的連接能完成多項目的實訓。每個接插線都可以插上或把下，具有很強的靈活性與方便性，學生通過實訓線路的元器件布局，連線全部由學生自行完成，有利于培養學生的動手能力和操作技能。使學生方便快速的進行電工技能的實訓。所以該裝置是勞動鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。

二、主要功能

 1、該系統裝置了多種常用的低壓元器件，其中包擴單相電度表，照明元器件，儀器儀表等，使學生能夠根據需要組成不同的電工技能的實訓。

2、電氣控制線路或電子線路實驗元器件都裝在網板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性

3、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求

4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設

有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。

5、實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾

三、技術參數

1.輸入電壓：三相四線制380V±10% 50Hz

2.工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量：＜1.5KVA

4.外形尺寸：1600mm×805mm×1650mm

四、實訓臺配備

實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表

1、交流儀表

（1）交流電壓表：0～500V帶鏡面交流電壓表二只，精度1.0級。

（2）交流電流表：0～5A帶鏡面交流電流表二只，精度1.0級，具有超量程報警、指示、切斷總電源等

2、直流電源：

提供220V/0.5A勵磁電源一路。

提供0～230V/2A可調直流電源，并配有直流儀表顯示，精度1.0級

3、網孔板：

每個工位提供一張網孔板，尺寸：600mm×700mm，為掛件式，實訓時掛在控制屏的上下兩根方管上，可方便拿下，有利于元件件的安裝和布局。

4、實訓桌：

為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固、造型美觀大方，桌子左右各設有兩個抽屜（帶鎖）

四、實驗項目

1.三相異步電動機直接啟動控制

2.三相異步電動機接觸器點動控制線路

3.三相異步電動機接觸器自鎖控制線路

4.三相異步電動機定子串電阻減壓啟動手動控制線路

5.三相異步電動機定子串電阻減壓啟動自動控制線路

6.Y-△啟動自動控制線路

7.用倒順開關的三相異步電動機正反轉控制

8.接觸器聯鎖的正反轉控制線路

9.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

10.雙重聯鎖的三相異步電動機正反轉控制線路

11.單向減壓啟動及反接制動控制線路

12.能耗制動的控制線路

13.三相異步電動機的順序控制

14.三相異步電動機的多地控制

15.工作臺自動往返控制線路

16.三相線繞式異步電動機手動控制線路

17.三相線繞式異步電動機自動起動控制線路

18.C620型車床的接線、故障與維修

19.Z3040搖臂鉆床電氣控制線路

20.KT12-25J/1凸輪控制器控制線路

21.日光燈接線

22.單相整流裝置電路的組裝

23.并聯型硅穩壓管穩壓電路的組裝

24.串聯型晶體管穩壓電路的組裝

25.JS20單結晶體管時間繼電器

26.JSJ型晶體管時間繼電器

27.接近開關

28.微音放大電路的測試

29.智力競賽搶答器

30.依靠漏電流觸發的簡易交流開關電路

31.家用調光臺燈電路

32.接觸器控制雙速電動機的控制線路

33.時間繼電器控制雙速電機的控制線路

34.按定子電流原則加入勵磁的起動控制線路

35.簡易同步電動機的能耗制動控制線路

36.并勵直流電動機電樞回路串電阻起動與調速

37.帶有能耗制動的反轉控制線路

38.勵磁反接制動的控制線路

39.晶閘管--—直流電機調速

五、裝置的配備

(一) DＧ01電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：

1、主控功能板

(1) 三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；

(2) 設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；

(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數, 為學生實訓技能的考核提供一個統一的標準。

2、交、直流電源

(1) 勵磁電源：直流220V/0.5A，具有短路保護。

(2) 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

(3) 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。

(4) 交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、設有單相調壓器一組，可得到交流0～250V可調電壓；③、控制屏設有單相三極220V電源插座及三相四極380V電源插座。

3、交、直流儀表

(1) 交流電壓表：0～500V帶鏡面交流電壓表一只，精度1.0級。

(2) 交流電壓表：0～5A帶鏡面交流電流表一只，精度1.0級，具有超量程報警、指示、切斷總電源等功能。

(3) 功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），可儲存15組數據，供隨時查閱。

(4) 直流電壓表：直流數字電壓表1只，測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級。

(5) 直流電流表：直流數字電流表1只，測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能。 4、整流二極管：IN5408四只

（二）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。

（三）實驗組件

1．DG-01維修電工實訓組件（一） 掛箱上裝有熱繼電器、交流接觸器380V、按鈕指示燈（6.3V），接線端子等。

2．DG-02維修電工實訓組件（二） 掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。

3．DG-03維修電工實訓組件（三） 掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。

4．DG-04維修電工實訓組件（五） 掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。

5．DG-05電工技能實訓組件（四） 提供兩組90Ω×2/1.3A磁盤電阻；一組900Ω×2/0.41A磁盤電阻。

6．線繞式異步電動機轉子電阻箱

7．電磁調速電機控制箱

8．電子線路安裝板 用于電子線路板調試時線路板的固定

9．直流并勵電動機DC220V

10．三相鼠籠電動機AC380V（Y）

11．三相鼠籠電動機AC380V（△）

12. 雙速異步電動機AC380V（△/YY）

13. 三相線繞式異步電動機AC380V（Y）

14. 三相同步電動機交流380V（Y）

15. 電磁調速電動機

16. 不銹鋼電機導軌、光碼盤測速系統（日本歐姆龍1024光碼盤及數顯轉速表）

17. 實驗用器件 控制屏正面大凹槽內，設有兩根不銹鋼方管,可掛置各實驗組件。

附：考核系統組成

1. 觸摸屏一塊

2. 繼電器板一塊

3. 開關電源一只

4. 串口通信電纜一根

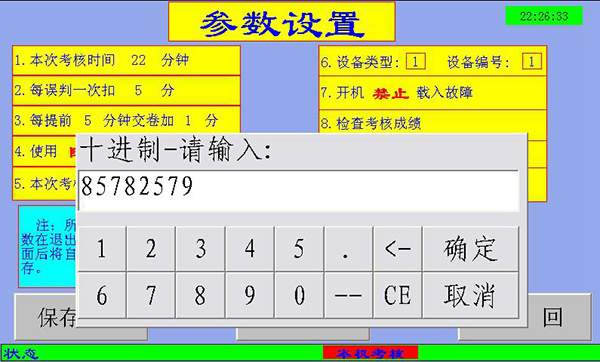

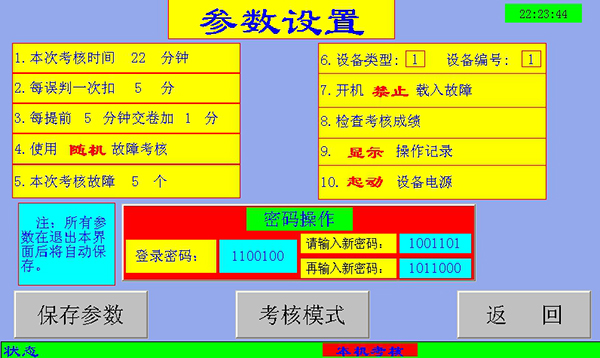

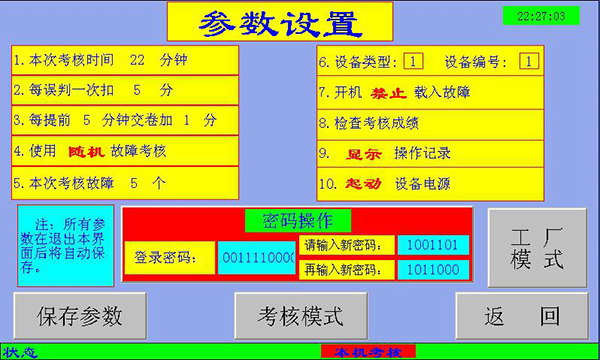

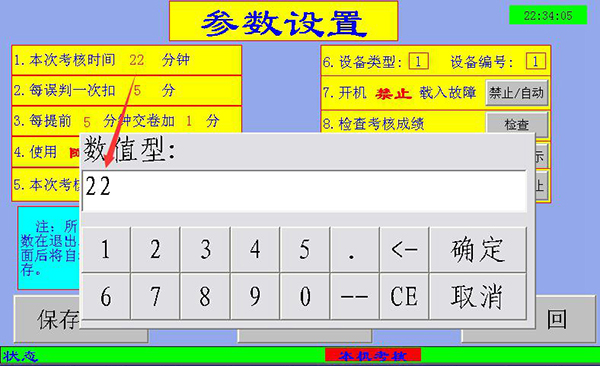

三、觸摸屏軟件操作說明

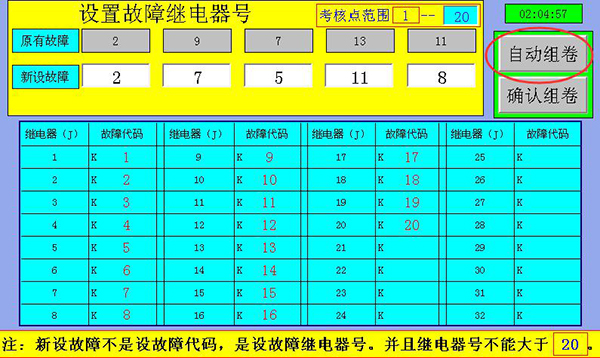

5. 設置故障

在使用指定故障考核時需設置故障。

a. 進入“設置故障”頁面，根據故障代碼設置需要有故障的繼電器號。

b. 可以自動組卷。

c. 調整考核點范圍，即確定動作的故障繼電器的范圍。此功能可單獨對某一單元回路進行考核。（考核電路圖中須有對應的故障標號）。

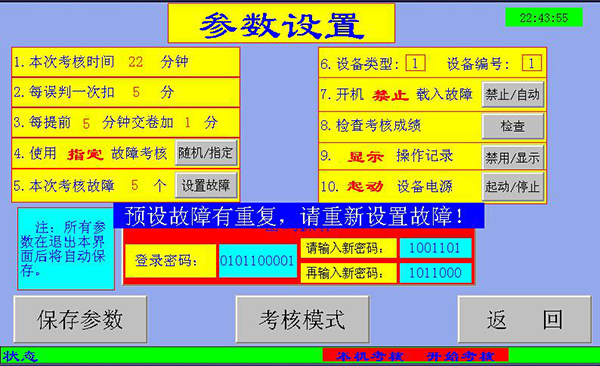

d. 如果新設故障中有相同的號，則會出現報警。此時繼續設置即可。

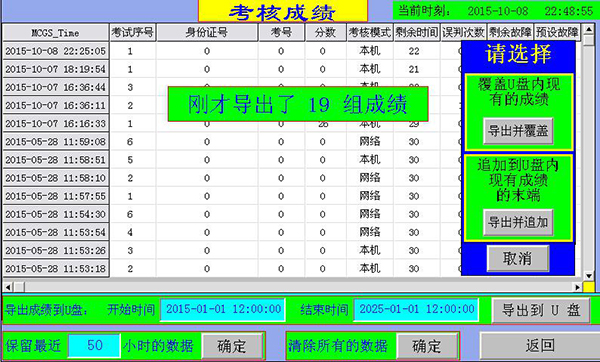

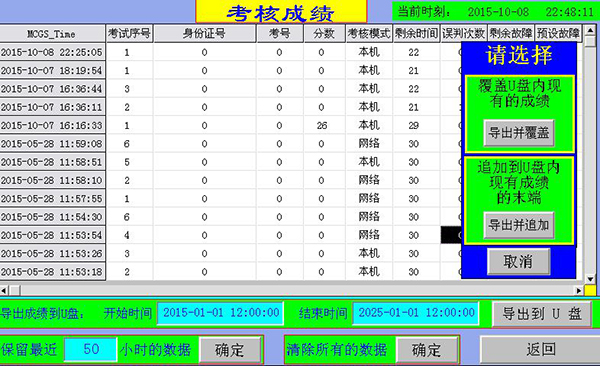

6. 檢查考核成績

歷次考核成績都會保存在觸摸屏里。

a. 教師模式下進入“考核成績”頁面，可檢查歷次考核記錄。并可導出到U盤。

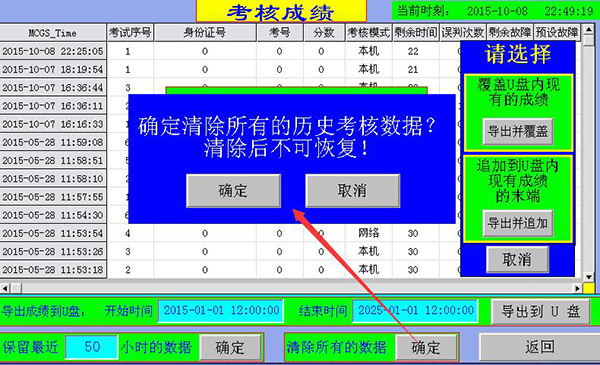

b. 因?yàn)榇鎯?chǔ)空間有限，建議不要保留無用的記錄。

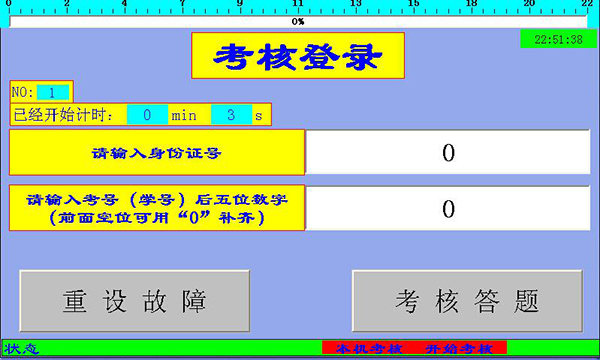

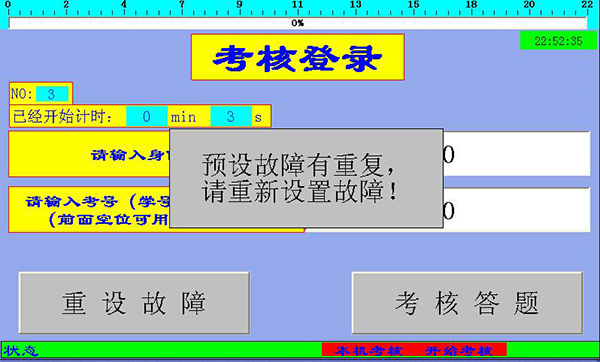

8. 考核登錄

考生按“考核模式”進入此頁面填寫相應的信息后，即進入答題頁面。

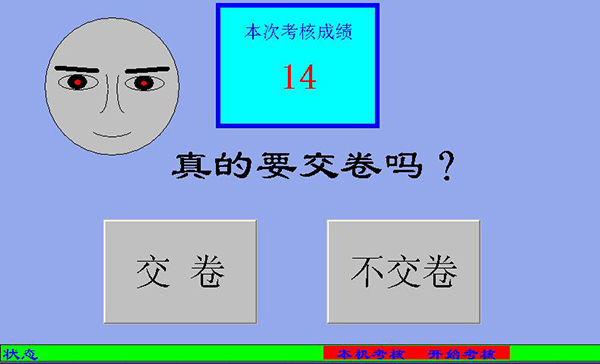

9. 考核答題

考生進此頁面進行答題。

a. 頁面左部分是考核信息，右部分是操作記錄。

b. 考生在中上部輸入故障代碼后，按“提交答案”。全部答完后按“交卷”完成考核。

c. 如果考核時間用完，則系統會提示“時間已用完，請交卷”。同時屏蔽其他操作。

d. 如果交卷時是負分， 后得分是“0”分。

e. 如果設置的是隨機故障考核模式，則每次進此頁面時系統都會重新隨機出題。

f. 如果輸入框是顯示“K0”時，按“提交答案”無效。不屬于誤判。

1. 機房部分：包括曳引減速機、曳引電動機、制動器、曳引輪、限速器、旋轉編碼器。

2. 井道部分：包括導軌、對重機構、轎廂（門機機構、安全鉗、導靴、照明燈、風扇）、層門、樓層召喚指示控制器、曳引繩、導向輪、一層平層感應器（計數復位）、上（下）限位開關、上（下） 限定開關、隨行電纜、轎廂控制器、緩沖器等。

3.電氣控制部分：電源空氣開關（漏電脫扣器）、DC12V驅動電源、PLC可編程控制器、接線端口電路板、到站鐘等。

電梯轎廂位置檢測和電氣選層信號由安裝在轎廂頂上和各層站的雙穩態磁性開關得到，從而擺脫了以往靠繼電器和接觸開關等有觸點器件控制的龐雜線路系統，優化了線路，大大地提高了系統運行的可靠性，同時也便于檢修.

A. 限速器與安全鉗保護系統。當發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪嚙合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。

B. 轎廂、對重用彈簧緩沖裝置。緩沖器是電梯 限定位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ剀H底或沖頂時（ 限定開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。

C. 終端 限定開關安全保護系統。在電梯井道的頂層及底層裝有終端 限定開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端 限定開關切斷控制電路，使轎廂停止運行。

D. 門安全觸板保護裝置。在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。

E.廳門自動閉合裝置。電梯層門的開與關，是通過安裝在轎門上的開門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，同時層門與轎門電氣連鎖觸頭閉合，電梯控制回路接通，此時電梯才能啟動運行。
