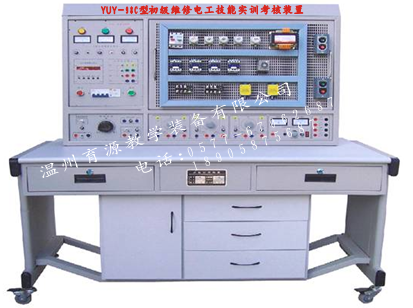

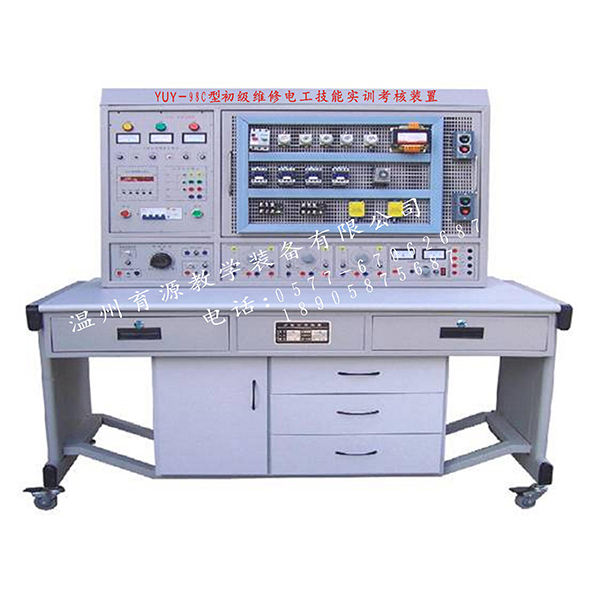

YUY-98C型電工與電拖實訓考核裝置
一、產品概述
該設備裝置了兩塊電工實訓網孔板，兩套標準電源，多種常用低壓元件，通過有機的組合，能完成多項目的實訓。網孔板上使用專用的膨脹螺絲，單獨面對網孔板上的元件裝上或拆下，實現了元件安裝的靈活性與方便性，學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。實訓項目自行確定，所選的項目選擇相應的元器件，使學生方便快速的進行電工技能的實訓。所以該裝置是勞動鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。
二、主要功能
1、該系統裝置了多種常用的低壓元器件，其中包擴單相電度表，照明元器件，儀器儀表等，使學生能夠根據需要組成不同的電工技能的實訓。
2、電氣控制線路或電子線路實驗元器件都裝在網板上，操作方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性。
3、技能培訓用的控制線路和配套的小電機經特殊設計,可模擬工廠各類電機的電力拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。
4、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
5、實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾
三、技術參數
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.外形尺寸：1600mm×805mm×1650mm
四、實訓臺配備
實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表
1、交流儀表
（1）交流電壓表：0～500V帶鏡面交流電壓表二只，精度1.0級。
（2）交流電流表：0～5A帶鏡面交流電流表二只，精度1.0級，具有超量程報警、指示、切斷總電源等
2、直流電源：
提供220V/0.5A勵磁電源一路。
提供0～230V/2A可調直流電源，并配有直流儀表顯示，精度1.0級
3、網孔板：
每個工位提供一張網孔板，尺寸：600mm×700mm，為掛件式，實訓時掛在控制屏的上下兩根方管上，可方便拿下，有利于元件件的安裝和布局。
4、實訓桌：
為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固、造型美觀大方，桌子左右各設有兩個抽屜（帶鎖）。
5、元器件配置：
| 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
| 1 | 交流接觸器（CJT1-10 110V） | 3只 | 17 | 保險絲（3A） | 若干 |
| 2 | 時間繼電器（JS7-4A 110V） | 2只 | 18 | 熔斷器（3A） | 7只 |
| 3 | 中間繼電器（ZJ7-44 110V） | 2只 | 19 | 熔斷器座（RT14-20 3A） | 7只 |
| 4 | 熱繼電器（JR36-20 3.5A） | 3只 | 20 | 三相四線有功電能表（DT862-2） | 1只 |
| 5 | 電阻器（510Ω50W） | 3只 | 21 | 單相電度表（DT862-4型） | 1只 |
| 6 | 三聯按紐（BT-3） | 2個 | 22 | 電流互感器（LMZJ1-0.5 30/5A） | 3只 |
| 7 | 漏電斷路器（DZ47LE-63 3P） | 1只 | 23 | 聲控開關（86型） | 1只 |
| 8 | 漏電斷路器（DZ47LE-63 2P） | 1只 | 24 | 觸摸廷時開關（86型） | 2只 |
| 9 | 行程開關（LX19-001） | 3個 | 25 | 一開插板（86型） | 1只 |
| 10 | 接線端子（TD1510） | 1套 | 26 | 二開插板（86型） | 1只 |
| 11 | 接線端子（TD1520） | 1套 | 27 | 2-2-3插板（86型） | 2只 |
| 12 | 齒形管（Φ2.5） | 若干 | 28 | 明裝盒（86型） | 7只 |
| 13 | 雙投閘刀（3*15A） | 1個 | 29 | 壓線槽（3020） | 6只 |
| 14 | 日光燈（鎮流起輝式18W） | 1套 | 30 | 線槽（鋸好） | 12條 |
| 15 | 冷壓插（Φ3帶套） | 300個 | 31 | 塑料卡子 | 110枚 |
| 16 | 冷壓插（Φ4帶套） | 300個 | 32 | 電機（180W，380V） | 2臺 |
7、實訓工具套件：
配備常用的數字式萬用表（DT9205）、剝線鉗、尖嘴鉗、斜口鉗、十字螺絲刀、一字螺絲刀、電烙鐵、烙鐵架等工具。
8、實驗凳：
凳面進口PP注塑成型，顏色為灰白色；升降結構為螺桿升降；中管選用直徑50mm，壁厚1.2mm圓管；裝飾套為ABS注塑成型。
9、附件
每個設備應備有實驗指導書、常用實訓工具及安裝、布線所需材料。
五、實訓項目：
1、三相異步電動機點動控制電路
2、三相異步電動機自鎖控制電路
3、三相異步電動機單向點動起動控制電路
4、三相異步電動機兩地控制電路
5、正反轉點動、起動控制電路
6、雙重聯鎖正反轉控制電路
7、自動往返控制電路
8、位置開關作自動停止正反轉起動控制電路
9、帶有點動的自動往返控制電路
10、三相異步電動機星型、三角型控制電路
11、接觸器控制行星型、三角型控制電路
12、串電阻降壓起動控制電路
13、三相異步電動機反接制動控制電路
14、三相異步電動機能耗控制電路
15、手動順序起動控制
16、自動順序起動控制
17、C620 — 1型車床控制電路
18、電動葫蘆電氣控制電路
19、人體感應開關控制樓梯白熾燈電路
20、聲控開關控制樓梯白熾燈電路
21、日光燈控制電路
22、單相電度表直接安裝電路
23、單向電度表間接安裝電路
24、電流互感器與電流表配用接線圖
25、電壓表、電流表安裝電路
26、三相四線有功電度表直接安裝電路
27、三相四線有功電度表間接安裝電路
28、一個電流互感器用于單相回路的接線電路
29、兩個電流互感器接成不完全星型接線電路
30、三個電流互感器接成星型接線電路
31、兩個電流互感器差接接線電路
32、三個電流互感器接成三角型接線電路
