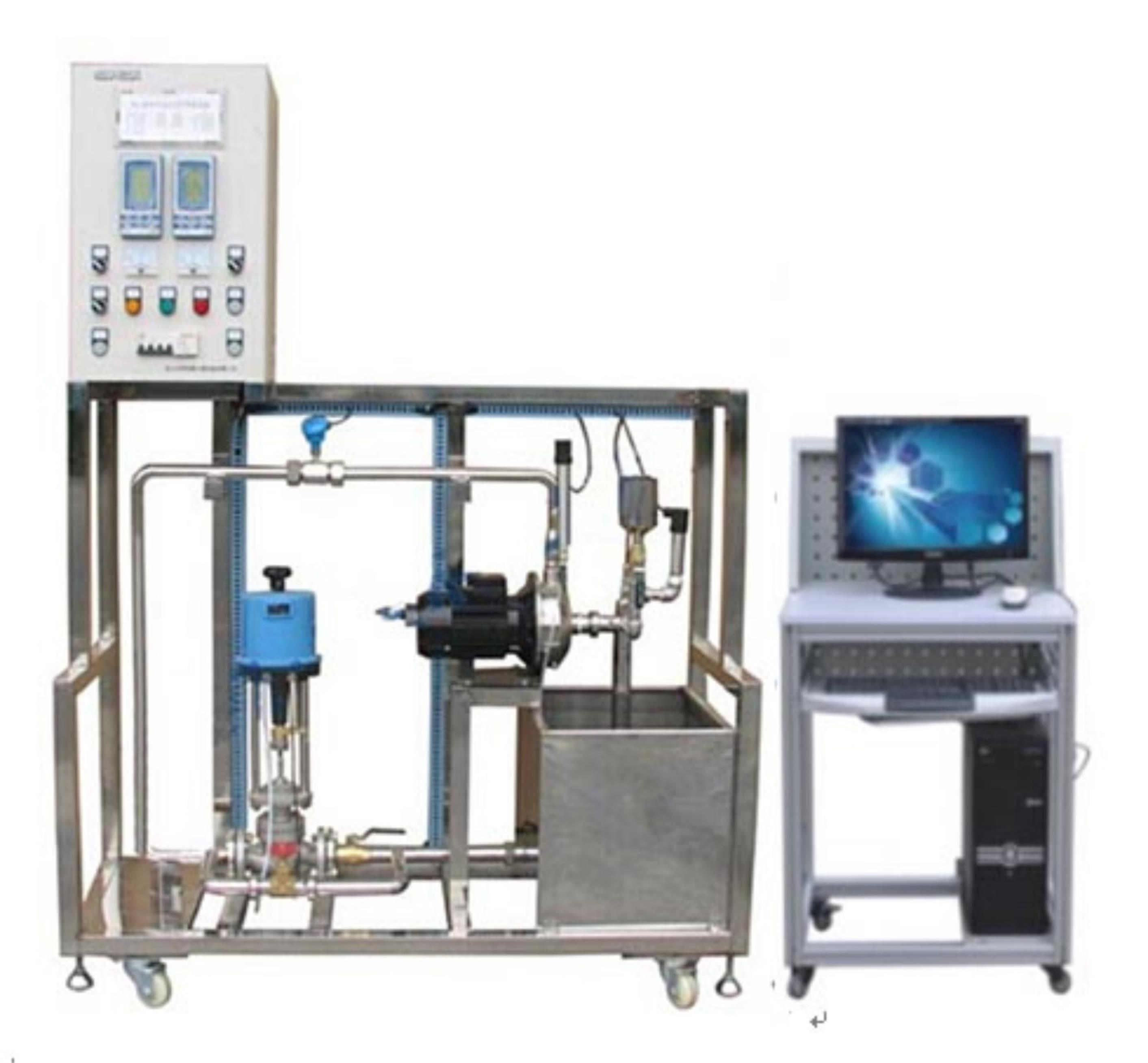

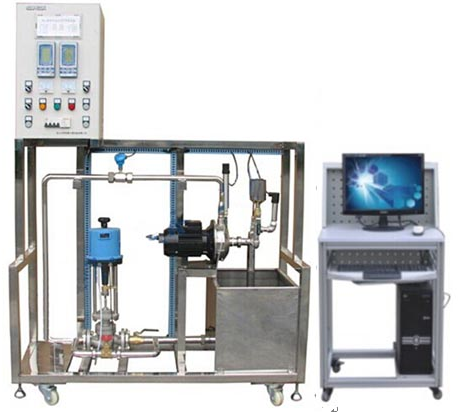

離心泵特性曲線測定實驗裝置（數據采集型）

一、 系統組成

離心泵特性曲線測定實驗裝置由離心泵特性曲線測定實驗對象，離心泵特性曲線測定智能儀表上位控制系統及數據分析處理軟件幾部分組成。

二、裝置功能
1、能全面了解流體流動過程中所涉及的、流量計性能、離心泵性能及管路性能概念和實驗方法。
2、學生充分了解離心泵的結構與特性、學會離心泵操作，測定恒定轉速條件下泵有效揚程(H)、軸功率(N)、及總效率（η）與泵有效流量(Q)間曲線。
三、實驗設備的特點
1、離心泵特性實驗采用不銹鋼臥式單級離心泵，可再現離心泵特性曲線。
2、實驗裝置數據穩定，重現性好。
3、實驗采用循環水系統，節約實驗費用。整套設備除去特殊材料外均采用工業用304不銹鋼制造，并進行精細拋光處理，體現了整個裝置的工藝 性。由于設備均采用不銹鋼制造，從而徹底避免了設備的鐵銹清理維護工作。

四、技術規格：

1. 工作條件

液體流量：離心泵實驗的流量范圍是2－8m3/h。

液體溫度：常溫。

2. 技術參數：

外形尺寸：長×寬×高：1850×600×1850mm；帶禁錮腳及滑輪。

儲水箱：鏡面不銹鋼材質，帶貯水排空閥，管路循環回水與泵吸入口間隔板設計。

流量計校核水箱：鏡面不銹鋼材質，帶液位高度標度尺。

離心泵：?jiǎn)渭?jí)清水離心泵，額定流量6 m³/h，額定揚程15m，額定轉速2900轉/分，額定功率0.55kW。

泵配套：不銹鋼灌泵漏斗，銅閘閥排氣口，不銹鋼底閥，泵軸套保護；泵進出口壓力指針表。

管路：不銹鋼材質；DN25 法蘭與管路連接，總出口閘閥；管道法蘭連接渦輪流量計。

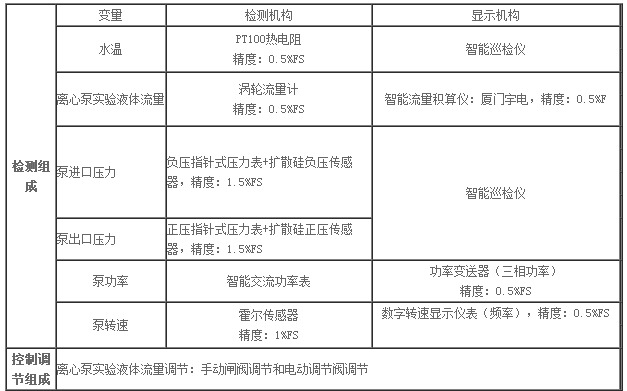

智能儀表控制系統電器組成：不銹鋼制作長x寬x深：600x500x300mm，，集成在對象上，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；配置帶鑰匙的電源啟動控制回路和多組保險絲，同時每一組強電輸出都有旋鈕開，關控制，保證設備安全，操作控制便捷；裝有分相電壓表、指示燈，開關電源等。

軟件組成：數據處理軟件一套，MCGS5.5工控WEB版組態軟件一套，在線監控軟件一套。
