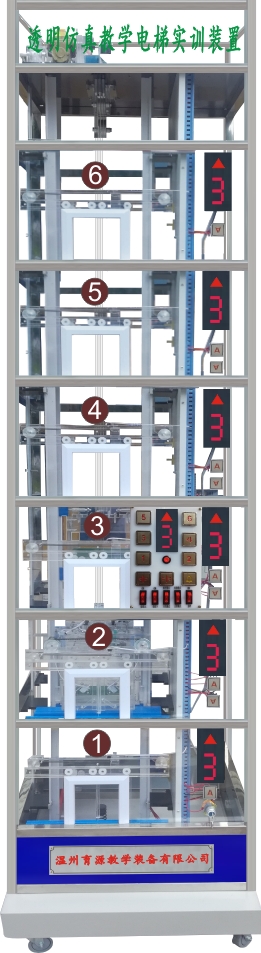

YUY-98ＬＡ型透明電梯實訓考核裝置
一、系統特點
透明電梯實訓裝置是為機電一體化教學要求而研發，它集PLC、變頻調整、傳感器檢測、位置控制、復雜的開關量控制、時序邏輯控制有機結合于一體的教學裝置?？蓾M足《可編程控制技術》、《現代電梯控制技術》、《電梯技術》等課程的實訓教學，適合于各職院校、中專、技工學校的學生進行電梯檢修及PLC實訓。
透明結構設計，電梯內部結構、運行過程一目了然。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理。
二、技術性能
1、輸入電源：單相三線220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5kVA
4、整機尺寸：700mm×700mm×2300mm
三、基本結構
1、多層電梯共有六層。
2、機房部分：包括曳引機、限速器、 限定開關、控制柜柜及機械選層器等設備；
3、井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、隨行電纜等；
4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；
5、轎廂部分：包括轎廂、安全鉗、導靴、自動開門機、操縱廂、轎廂內指示燈、轎廂照明等。
四、配置及功能
| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 電梯框架 | 套 | 1 | 700mm×700mm×2300mm |
| 2 | 可編程控制器 | 套 | 1 | 三菱FX2N-64MR 安裝在電氣控制板上 |
| 3 | 變頻器 | 只 | 1 | MM420變頻器 |
| 4 | 機房部分 | 套 | 1 | 包括曳引機、限速器、 限定開關、控制柜柜及機械選層器等設備； |
| 5 | 井道部分 | 套 | 1 | 包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、隨行電纜等 |
| 6 | 廳門部分 | 套 | 1 | 包括廳門、召喚按鈕廂、樓層顯示裝置等； |
| 7 | 轎廂部分 | 套 | 1 | 包括轎廂、安全鉗、導靴、自動開門機、操縱廂、轎廂內指示燈、轎廂照明等。 |
| 8 | 超速安全保護系統 | 套 | 1 | 當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。 |
| 9 | 轎廂、對重用彈簧緩沖裝置 | 套 | 1 | 緩沖器是電梯 限定位置的安全裝置，當電梯因故障，造成轎廂或對重蹲底或沖頂時（ 限定開關保護失效），轎廂或對重撞擊彈簧緩沖器，由緩沖器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。 |
| 10 | 門機力矩安全保護裝置 | 套 | 1 | 在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。 |
| 11 | 門安全觸板保護裝置 | 套 | 1 | 門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，于是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。 |
| 12 | 廳門自動閉合裝置 | 套 | 1 | 電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。 |
| 13 | 終端 限定開關安全保護系統 | 套 | 1 | 在電梯井道的頂層及底層裝有終端 限定開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端 限定開關動作，發出報警信號并切斷控制電路，使轎廂停止運行 |
| 14 | 超重報警裝置 | 套 | 1 | 當轎廂內的壓力達到5公斤時，彈簧被壓下，微動開關斷開。通過電氣系統控制電機停止運行并輸出報警信號，這時只有減少轎廂內重到規定范圍內電梯才能關門、起動。 |
| 15 | 三相同步電動機 | 臺 | 1 | |
| 16 | 轎廂風扇 | 臺 | 1 | |
| 17 | 轎廂燈 | 臺 | 1 | |
| 18 | 旋轉編碼器 | 只 | 1 | 安裝在電梯架頂部 |
| 19 | 隨行電纜 | 條 | 1 | 安裝在井道中 |
| 20 | 樓層召喚盒 | 塊 | 6 | 安裝在各樓層外部 |
| 21 | 轎廂內操縱盒 | 塊 | 1 | 安裝在電梯底座外部 |
| 22 | 樓層顯示 | 個 | 6 | 安裝在各樓層及底座外部 |
| 23 | 電氣控制板 | 塊 | 1 | 安裝在電梯架一側 |
| 24 | 報警蜂鳴器 | 只 | 1 | 安裝在電氣控制板上 |
| 25 | 交流接觸器 | 只 | 1 | 安裝在電氣控制板上 |
| 26 | 接線板 | 塊 | 1 | 安裝在電氣控制板上 |
| 27 | 限定開關（上、下） | 只 | 6 | 安裝在井道上、下部 |
| 28 | 內六角扳手 | 套 | 1 | |
| 29 | 活扳手150mm | 把 | 1 | |
| 30 | 軸用擋圈鉗 6# | 只 | 1 | |
| 31 | 尖嘴鉗 | 只 | 1 | |
| 32 | 十字螺絲刀 | 只 | 2 | Φ3、Φ6 |
| 33 | 一字螺絲刀 | 只 | 2 | Φ3、Φ6 |
| 34 | 教學電梯使用說明書 | 冊 | 1 | |
| 35 | 軟件等 | 套 | 1 |
五、實訓功能
1、傳感器檢測
2、變頻器的基本使用
3、定時器指令
4、數學運算指令
5、高速計數器
6、轎廂自動開關門控制
7、電梯模擬運行呼叫指示驅動
8、樓層顯示
9、門機力矩安全保護
10、廳門安全控制
11、電梯終端開關保護
12、電梯升降減速控制
13、采用光電編碼器的
