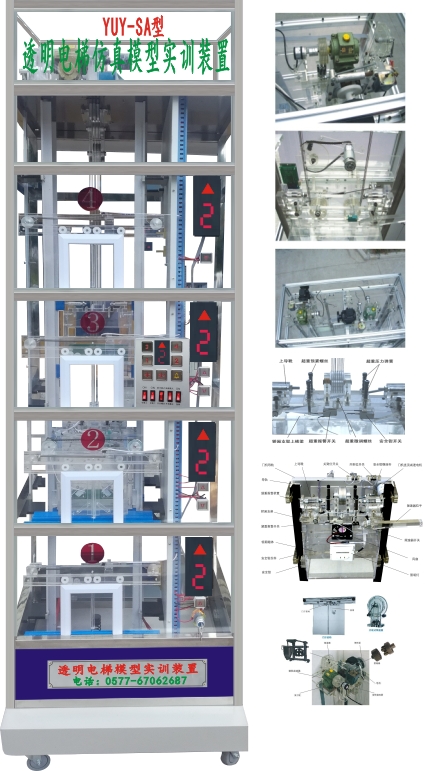

YUY-98ＬＢ型透明電梯實訓考核裝置

發布日期：[2017-06-17]

關注次數：

如果你想了解我們歡迎與我們聯系!
留言反饋

一、系統特點

透明電梯實訓裝置是為機電一體化教學要求而研發，它集PLC、變頻調整、傳感器檢測、位置控制、復雜的開關量控制、時序邏輯控制有機結合于一體的教學裝置。可滿足《可編程控制技術》、《現代電梯控制技術》、《電梯技術》等課程的實訓教學，適合于各職院校、中專、技工學校的學生進行電梯檢修及PLC實訓。

透明結構設計，電梯內部結構、運行過程一目了然。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理。

二、技術性能

1、輸入電源：單相三線220V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜1.5kVA

4、整機尺寸：700mm×700mm×2300mm

三、基本結構

1、多層電梯共有六層。

2、機房部分：包括曳引機、限速器、限定開關、控制柜柜及機械選層器等設備；

3、井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、隨行電纜等；

4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；

5、轎廂部分：包括轎廂、安全鉗、導靴、自動開門機、操縱廂、轎廂內指示燈、轎廂照明等。

６、消防功能

消防電梯的控制分為兩個階段：1、消防電梯的優先召回（及消防迫降）2、在消防員控制下消防電梯的使用。具體如下：

階段一應確保：1、所有的層站控制和消防電梯的轎廂內控制均應失效，所有已登記的呼梯均被取消；2、開門和緊急報警的按鈕應保持有效；3、正在離開消防員入口層的消防電梯，在可以正常停層的近樓層做一次正常的停止，不開門，然后返回到消防員入口；4、在消防電梯開關啟動后，井道和機房照明自動點亮。5、消防電梯會脫離同一群組中的所有其他電梯獨立運行；

階段二應確保：1、如果消防電梯是由一個外部信號觸發進入階段1的，在操作消防員轎內控制開關被操作到位置“1”前，消防電梯應不能運行；也可以直接操作消防員轎內控制開關，進入階段2。2、消防電梯不能同時登記一個以上的轎廂內選層指令；3、當轎廂正在運行時，可以登記一個新的轎廂內選層指令，原來的指令立即被取消，轎廂應在短的時間內運行到新登記的層站；4、登記的指令將使消防電梯轎廂運行到所選擇的層站后停止，并保持門關閉；5、通過消防控制，轎廂停止在某一個層站后，通過持續按壓轎廂內“開門”按鈕能將門打開。如果在門未完全打開之前釋放轎廂內“開門”按鈕，門應自動再關閉。當門完全打開后，應保持在打開狀態直到轎廂內控制裝置上有一個新的指令（指樓層指令或關門按鈕）被登記；6、通過操作消防員轎內控制開關從位置“1”到“0”，保持時間不大于5S，再回到“1”，則重新進入階段1，消防電梯應返回到消防員入口層（1層）。7、已登記的轎廂內指令應地顯示在轎廂內控制按鈕上；8、直到已登記下一個轎廂內指令以前，消防電梯應停留在它的目的層站；9、在正?；驊?yīng)急電源有效時，應在轎廂內和消防員入口層顯示出轎廂的位置；

四、配置及功能

序號	名稱	單位	數量	備注
1	電梯框架	套	1	900mm×900mm×2350mm
2	可編程控制器	套	1	三菱FX2N-64MR 安裝在電氣控制板上
3	變頻器	只	1	松下（VF200）變頻器
4	機房部分	套	1	包括曳引機、限速器、限定開關、控制柜柜及機械選層器等設備；
5	井道部分	套	1	包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、隨行電纜等
6	廳門部分	套	1	包括廳門、召喚按鈕廂、樓層顯示裝置等；
7	轎廂部分	套	1	包括轎廂、安全鉗、導靴、自動開門機、操縱廂、轎廂內指示燈、轎廂照明等。
8	超速安全保護系統	套	1	當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
9	轎廂、對重用彈簧緩沖裝置	套	1	緩沖器是電梯限定位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時（限定開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
10	門機力矩安全保護裝置	套	1	在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
11	門安全觸板保護裝置	套	1	門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，于是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。
12	廳門自動閉合裝置	套	1	電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
13	終端限定開關安全保護系統	套	1	在電梯井道的頂層及底層裝有終端限定開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端限定開關動作，發出報警信號并切斷控制電路，使轎廂停止運行
14	超重報警裝置	套	1	當轎廂內的壓力達到5公斤時，彈簧被壓下，微動開關斷開。通過電氣系統控制電機停止運行并輸出報警信號，這時只有減少轎廂內重到規定范圍內電梯才能關門、起動。
15	三相同步電動機	臺	1
16	轎廂風扇	臺	1
17	轎廂燈	臺	1
18	旋轉編碼器	只	1	安裝在電梯架頂部
19	隨行電纜	條	1	安裝在井道中
20	樓層召喚盒	塊	6	安裝在各樓層外部
21	轎廂內操縱盒	塊	1	安裝在電梯底座外部
22	樓層顯示	個	6	安裝在各樓層及底座外部
23	電氣控制板	塊	1	安裝在電梯架一側
24	報警蜂鳴器	只	1	安裝在電氣控制板上
25	交流接觸器	只	1	安裝在電氣控制板上
26	接線板	塊	1	安裝在電氣控制板上
27	限定開關（上、下）	只	6	安裝在井道上、下部
28	內六角扳手	套	1
29	活扳手150mm	把	1
30	軸用擋圈鉗 6#	只	1
31	尖嘴鉗	只	1
32	十字螺絲刀	只	2	Φ3、Φ6
33	一字螺絲刀	只	2	Φ3、Φ6
34	教學電梯使用說明書	冊	1
35	軟件等	套	1
